Tłumik dostosowany do redukcji hałasu klimatyzacji zewnętrznej

Przegląd projektu

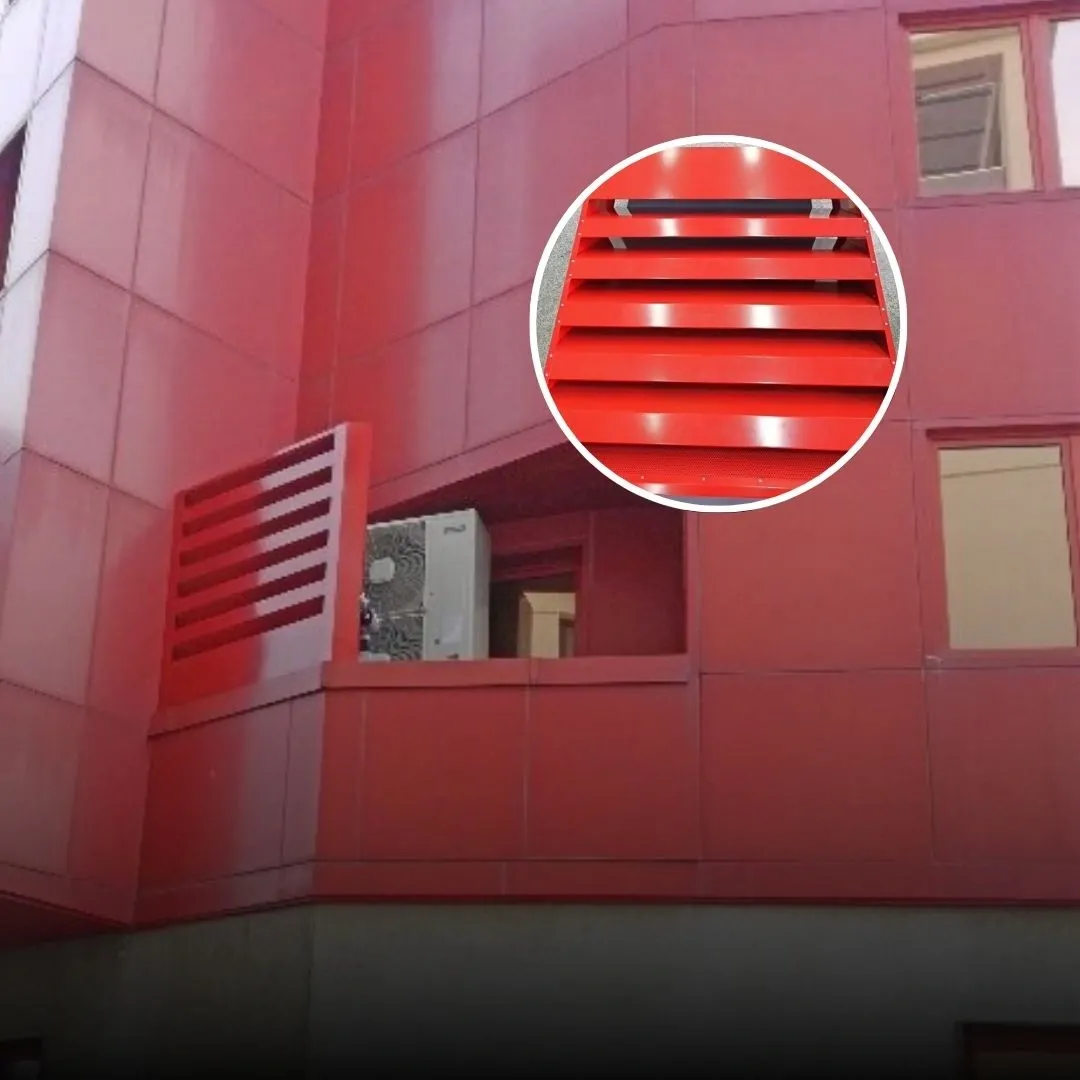

W 2022 roku komercyjny budynek biurowy położony na obrzeżach Sofii w Bułgarii zmagał się z dwoma problemami jednocześnie związanymi z nowo zainstalowanym systemem klimatyzacji zewnętrznej. System, zamontowany na fasadzie budynku, generował nadmierny hałas, a jego wygląd nie pasował do stylu architektonicznego i kolorystyki budynku.

Dodatkowo taras, na którym umieszczono jednostkę zewnętrzną, miał kształt przypominający tubę, co nieumyślnie wzmacniało hałas i kierowało go na zewnątrz, zwiększając rozprzestrzenianie się dźwięku.

Aby rozwiązać te problemy, klient skontaktował się z firmą DECIBEL. Rozwiązanie opierało się na tłumiku akustycznym DB AL, zaprojektowanym specjalnie w celu redukcji hałasu w otworach, przez które przepływa duża ilość powietrza, zazwyczaj w celach chłodzenia lub wentylacji.

Kontrola dźwięku i integracja wizualna elewacji budynku

Systemy chłodzenia często wymagają otworów wentylacyjnych, które umożliwiają swobodny przepływ powietrza, ale otwory te mogą stać się źródłem niepożądanego hałasu. W tym przypadku dźwięk został skierowany na zewnątrz i wzmocniony ze względu na kształt konstrukcji. Jednocześnie klient zażyczył sobie, aby wygląd systemu kontroli hałasu był dopasowany do projektu budynku.

Zadaniem DECIBEL było opracowanie rozwiązania, które łączyłoby w sobie dobre parametry akustyczne, wydajność przepływu powietrza, harmonię wizualną i szybką realizację.

Wyzwanie

Celem było zmniejszenie hałasu generowanego przez system klimatyzacji o co najmniej 12 dB przy jednoczesnym zapewnieniu minimalnego oporu przepływu powietrza i wysokiej trwałości konstrukcji. System musiał być również odporny na obciążenia wiatrem, zapewniać długotrwałą ochronę koloru i ochronę antykorozyjną oraz zostać wyprodukowany i zainstalowany w krótkim czasie.

Zakres prac

• Analiza akustyczna transmisji hałasu i efektu rogu tarasu
• Wybór tłumików DB AL odpowiednich do zastosowań o dużym przepływie powietrza
• Zmiany inżynieryjne mające na celu spełnienie wymaganych parametrów:
  • Minimalna redukcja szumów 12 dB
  • Maksymalny opór przepływu powietrza 51 Pa
  • Odporność na obciążenie wiatrem 1,2 kN
  • Gwarancja koloru na 300 miesięcy (standard RAL)
  • Gwarancja ochrony antykorozyjnej na okres 60 miesięcy

Rozwiązanie

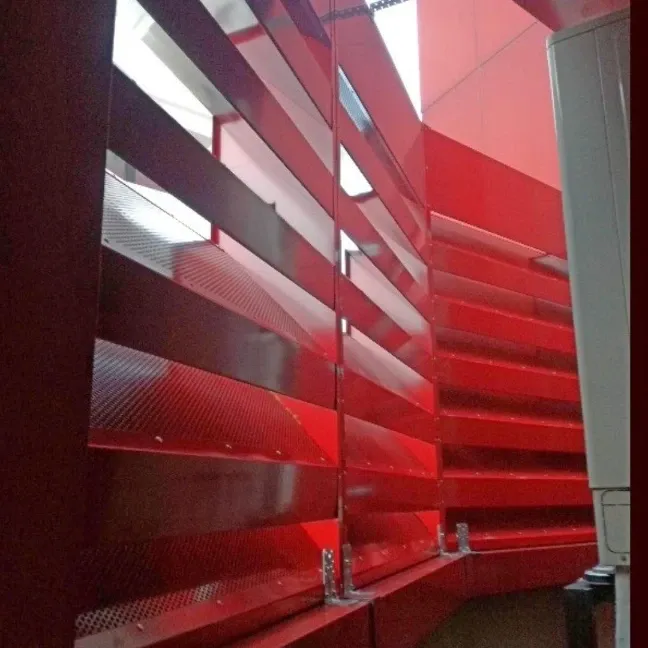

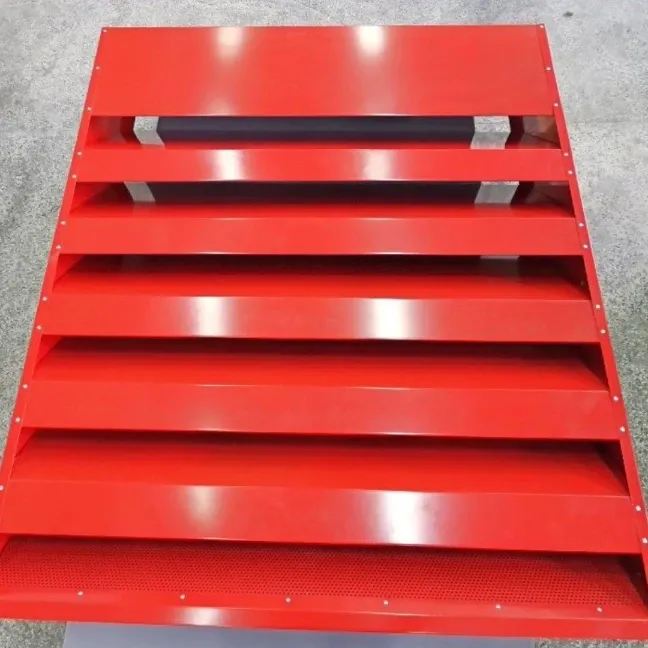

Firma DECIBEL dostarczyła i zainstalowała tłumik dźwięku DB AL, który został zaprojektowany specjalnie do stosowania w systemach o dużym przepływie powietrza. Produkt charakteryzuje się aerodynamiczną geometrią wewnętrzną, która redukuje poziom hałasu, jednocześnie umożliwiając swobodny przepływ powietrza.

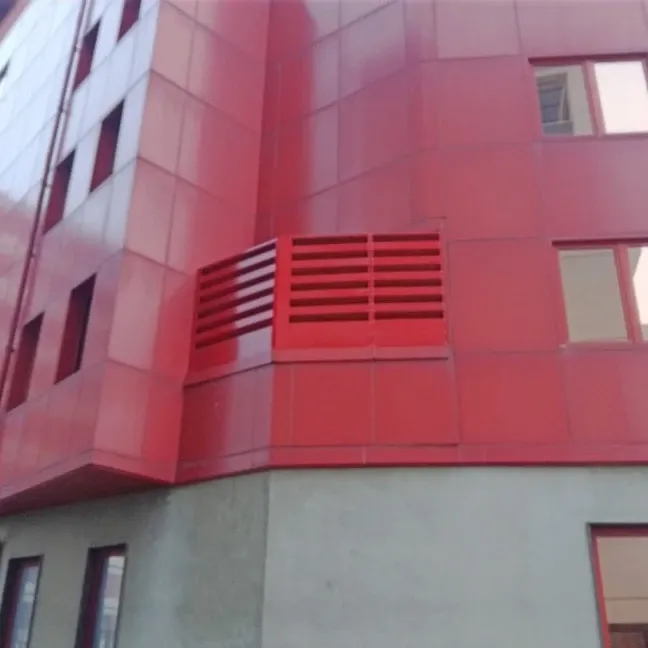

W tym projekcie tłumik został dopasowany do fasady i wyprodukowany z powłoką w kolorze dopasowanym do palety RAL, która gwarantuje niezmienność odcienia dźwięku nawet do 300 miesięcy. Urządzenie zostało również zaprojektowane tak, aby wytrzymać wysokie obciążenia wiatrem (1,2 kN) i korozję, spełniając wszystkie kryteria wydajnościowe i wizualne określone przez klienta.

Produkcja została ukończona w zaledwie 4 dni robocze, a montaż zajął 1 dzień roboczy, co pozwoliło na minimalne zakłócenie funkcjonowania budynku.

Wynik

Zainstalowany tłumik akustyczny DB AL skutecznie zredukował hałas generowany przez system klimatyzacji o 12 dB, zapewniając jednocześnie wydajny przepływ powietrza. Konstrukcja idealnie wpasowała się w fasadę budynku, rozwiązując zarówno problemy akustyczne, jak i estetyczne.

Klient otrzymał kompletne rozwiązanie charakteryzujące się certyfikowaną wytrzymałością, kontrolą hałasu, wydajnością przepływu powietrza i szybką realizacją, co dowodzi elastyczności i precyzji inżynieryjnej produktów DECIBEL.
