Obudowa akustyczna do agregatów chłodniczych dachowych w Fabrik1230

Przegląd projektu

Nowoczesne dachy często odzwierciedlają puls miasta, a mechaniczne agregaty chłodnicze, skraplacze i systemy wentylacyjne zapewniają komfort wewnątrz budynków znajdujących się poniżej.

W budynku Fabrik1230 w 23. dzielnicy Wiednia, to mechaniczne serce groziło zakłóceniem pracy pobliskich biur i mieszkań. Wyzwaniem było zachowanie integralności architektonicznej i efektywności energetycznej projektu bez pogorszenia komfortu akustycznego.

Zespół inżynierów DECIBEL podjął się zadania przekształcenia głośnej konieczności w ciche osiągnięcie ponad horyzontem.

Wyzwanie

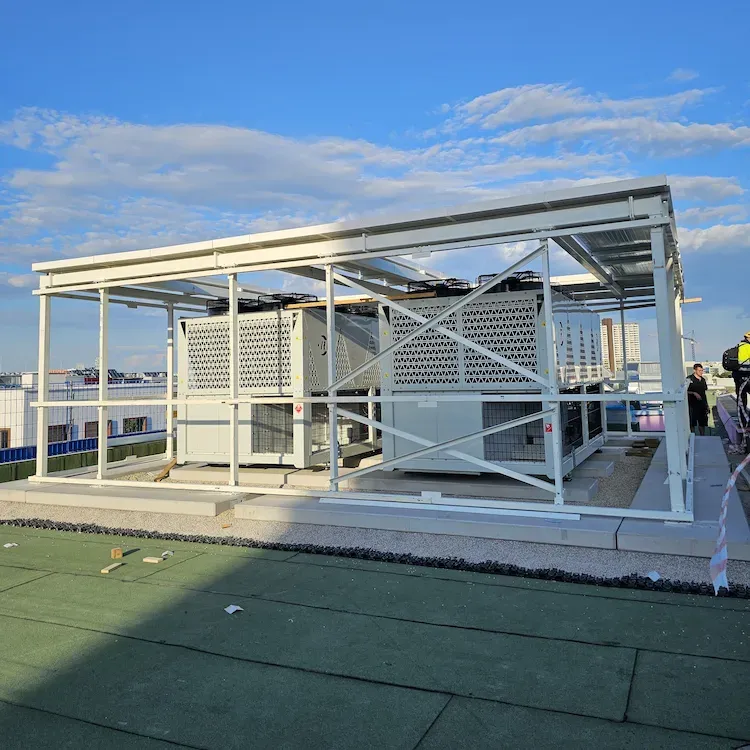

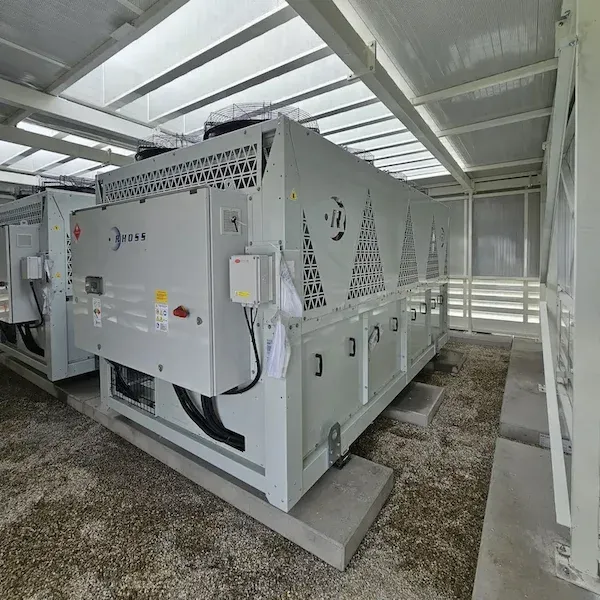

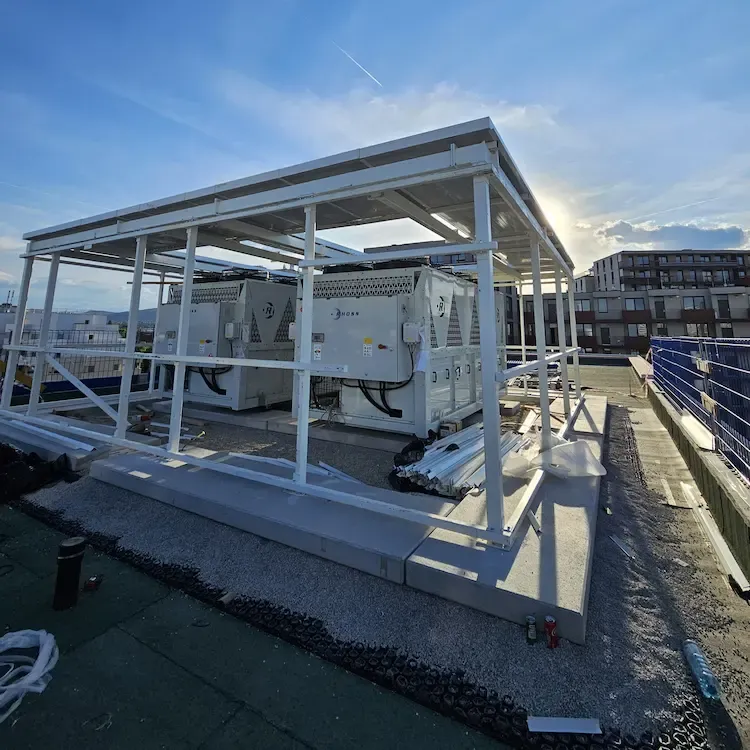

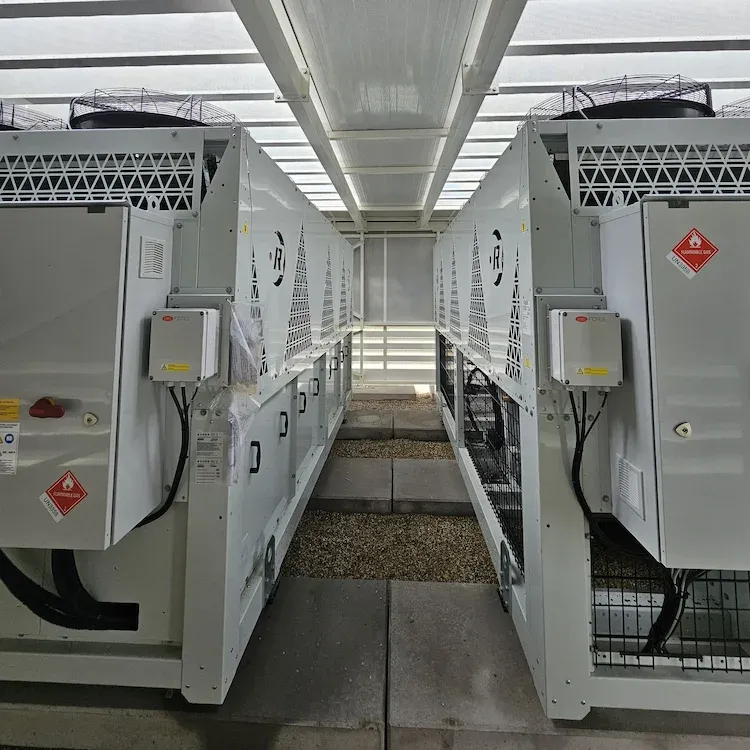

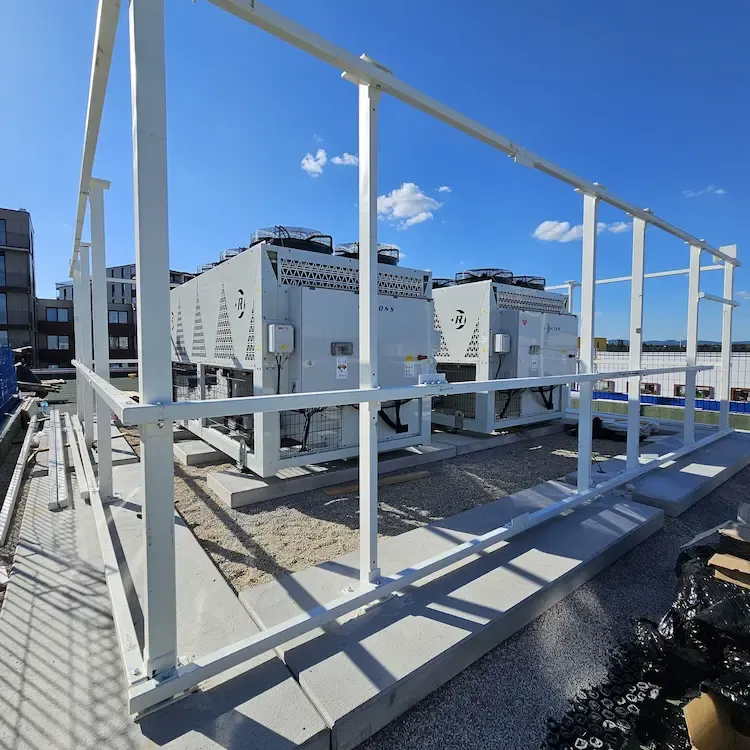

Zainstalowanie dwóch dużych, chłodzonych powietrzem agregatów chłodniczych THEATU 4450 na dachu spowodowało znaczny hałas mechaniczny , w szczególności rezonans niskiej częstotliwości i piki tonalne.

Początkowe plany dotyczące obudowy o trzech ścianach spowodowały, że system był podatny na przenikanie dźwięku i nie zapewniał wystarczającej redukcji hałasu.

Aby osiągnąć mierzalną ciszę przy jednoczesnym zachowaniu przepływu powietrza, dostępu i stabilności konstrukcji, projekt wymagał całkowitego przemyślenia.

Zakres prac

• Symulacja akustyczna i modelowanie wydajności
• Przeprojektowanie oryginalnej koncepcji obudowy
• Wykonanie i montaż całkowicie zamkniętej konstrukcji akustycznej
• Integracja tłumików wentylacyjnych i żaluzji akustycznych
• Testowanie i weryfikacja wydajności na miejscu

Rozwiązanie

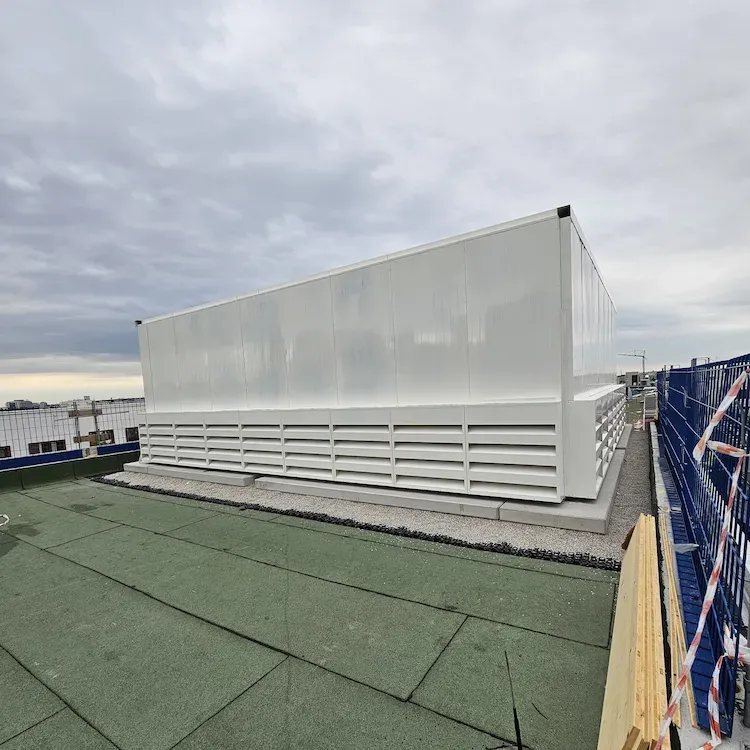

Firma DECIBEL opracowała całkowicie zamknięty system akustyczny zaprojektowany w celu zatrzymywania i rozpraszania energii dźwięku, przy jednoczesnym zachowaniu wydajności chłodzenia .

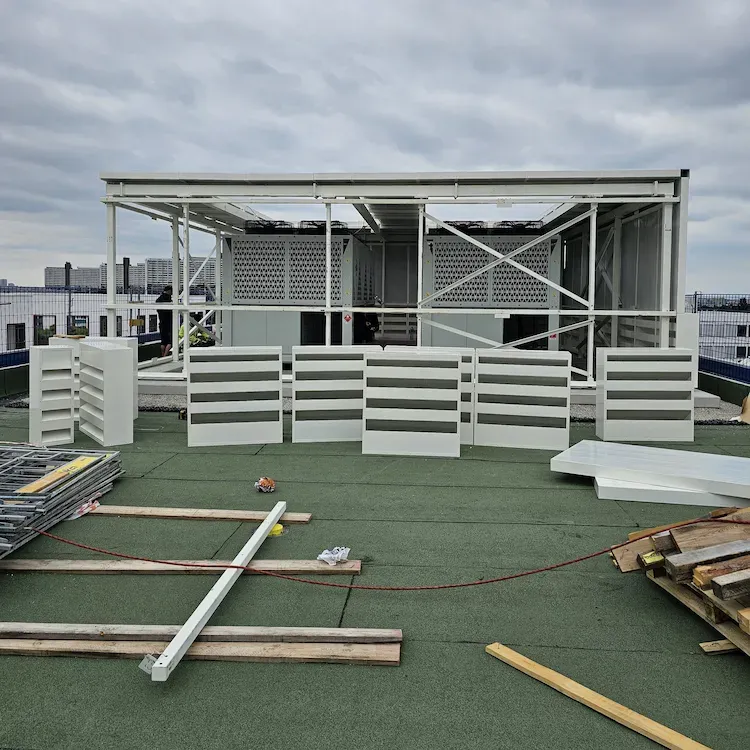

Projekt zakładał zastosowanie paneli akustycznych PZP o grubości 100 mm z gęstym rdzeniem z wełny mineralnej, tłumików wydechu o grubości 600 mm z elementami rozdzielającymi oraz żaluzji akustycznych DECIBEL AL 300 w punktach wlotu i wylotu.

Korzystając z symulacji 3D opartych na cząsteczkach, zespół zoptymalizował gęstość paneli, współczynniki perforacji i odstępy między żaluzjami przed rozpoczęciem produkcji. Każdy prefabrykowany moduł został umieszczony na miejscu za pomocą dźwigu z milimetrową precyzją, co zapewniło ciągłość akustyczną na wszystkich spoinach i łączeniach.

Wynik

Pomiary przeprowadzone po instalacji potwierdziły średnią redukcję o 15,8 dB(A), co przekroczyło oczekiwania projektowe. Kompresor średniotonowy zredukował przydźwięk niskoczęstotliwościowy nawet o 14 dB i praktycznie wyeliminował odbicia wysokoczęstotliwościowe.

Rezultatem jest obudowa dachowa, która łączy w sobie funkcjonalność i formę, jest cicha, wydajna i dyskretna. Pełne studium przypadku można przeczytać tutaj, aby uzyskać więcej informacji .

W europejskich ośrodkach miejskich dachowe systemy HVAC należą do najszybciej rosnących źródeł hałasu środowiskowego. Projekt Fabrik1230 pokazuje, jak projektowanie oparte na danych, symulacja predykcyjna i inżynieria precyzyjna mogą wyeliminować to wyzwanie. Skontaktuj się z DECIBEL, aby poznać profesjonalne rozwiązania w zakresie izolacji akustycznej i akustyki dopasowane do Twoich potrzeb.
