Kontrola hałasu wentylacji zewnętrznej dla Impress z niestandardową obudową PZP

Przegląd projektu

Kiedy hałas z czterech zewnętrznych wentylatorów zaczął zakłócać spokój lokalnej społeczności w Austrii, interweniowały władze. Firma Impress, odpowiedzialna za te urządzenia, została zobowiązana do obniżenia poziomu ciśnienia akustycznego (SPL) poniżej 67 dB.

Firma DECIBEL została zaangażowana do zaprojektowania i wdrożenia kompleksowego rozwiązania w zakresie wygłuszenia, które miało zredukować hałas na zewnątrz do akceptowalnego poziomu, a jednocześnie zapewnić pełną sprawność systemu wentylacji.

Wyzwanie

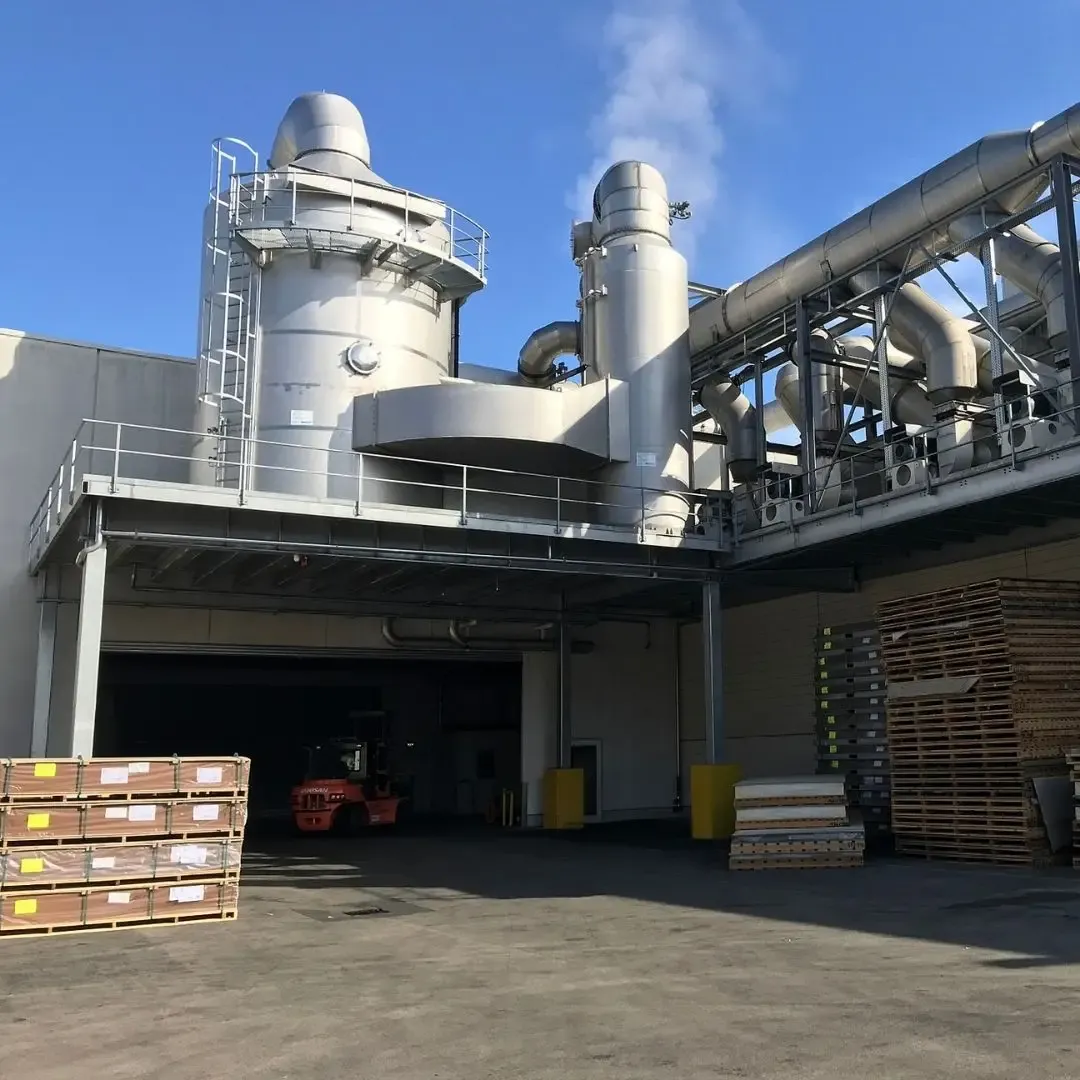

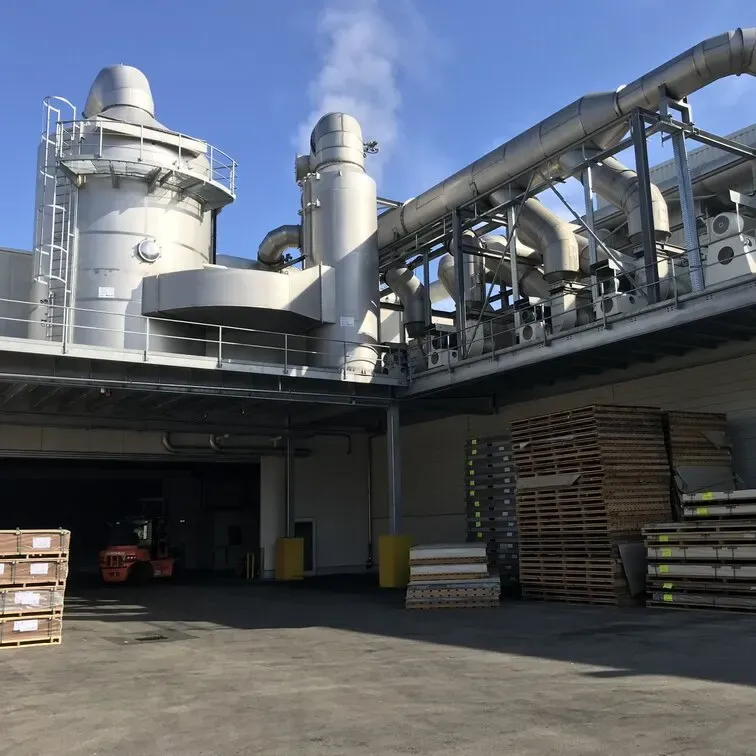

Wentylatory umieszczono na otwartym dziedzińcu, tworząc bezpośrednią ścieżkę transmisji hałasu do otoczenia. Rozmiar instalacji i brak istniejących wcześniej barier akustycznych dodatkowo skomplikowały zadanie.

Rozwiązanie musiało:

• Osiągnij mierzalną redukcję SPL
• Utrzymanie wydajności wentylacji
• Wytrzymuje warunki zewnętrzne
• Zintegruj izolację na poziomie podłogi bez przerywania dostępu

Zakres prac

• Projekt i montaż obudowy dźwiękochłonnej w wykonaniu indywidualnym z płyt PZP o grubości 100 mm (z hydroizolacją dachu i wymiarami niestandardowymi, dopasowanymi do pomieszczenia)
• Montaż dźwiękoszczelnych drzwi rewizyjnych (2000x1000x100mm)
• Zastosowanie płyt PZP 100mm bez ścianek tylnych za wentylatorami i wieżą konstrukcyjną
• Budowa tylnej bariery dźwiękochłonnej (50m długości x 2m wysokości)
• Montaż paneli litych ze stali ocynkowanej o grubości 50 mm pod podłogą w celu izolacji akustycznej pod powierzchnią (powierzchnia poddana obróbce 200 m²)

Rozwiązanie

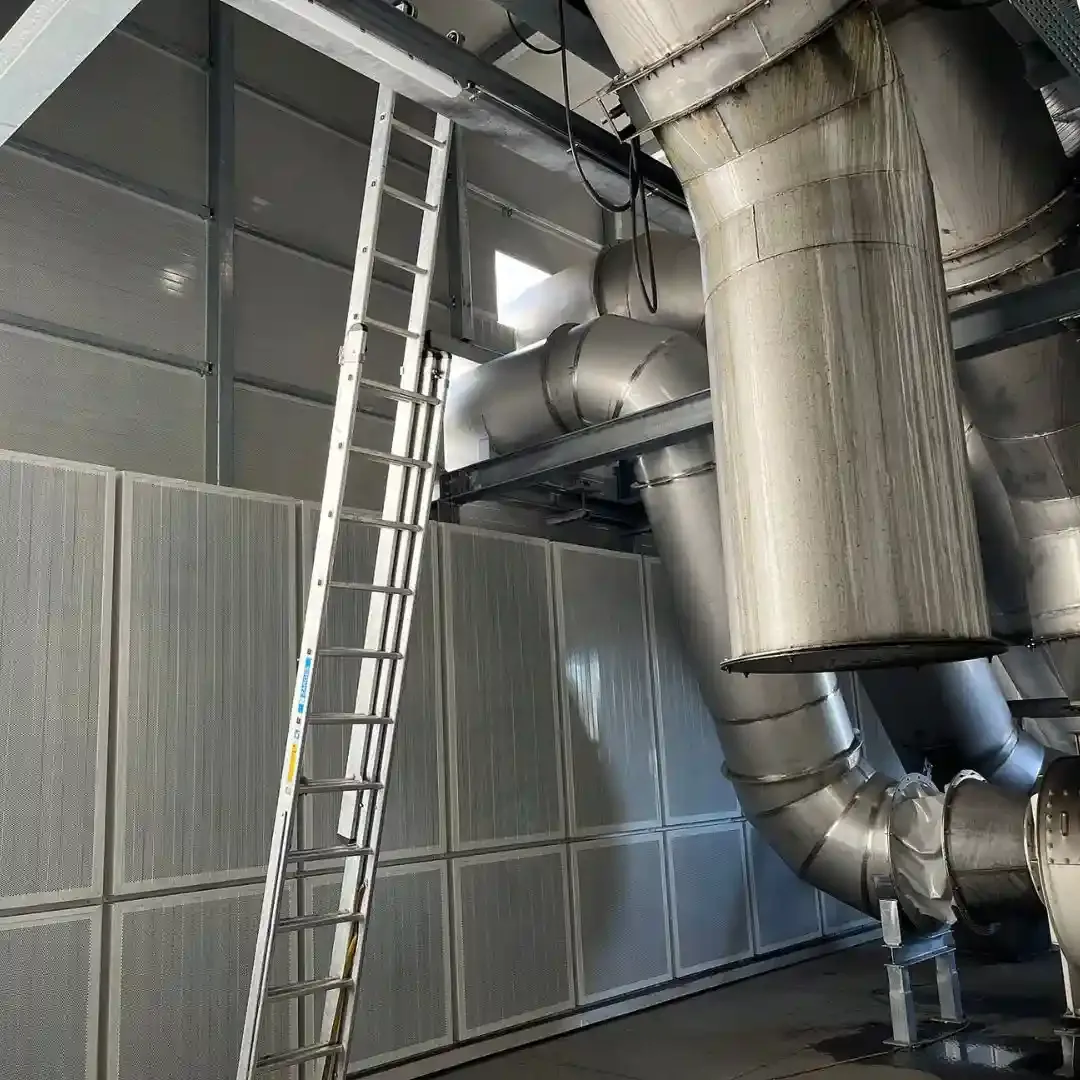

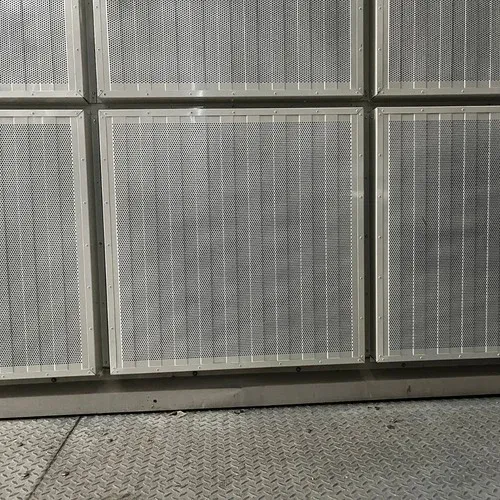

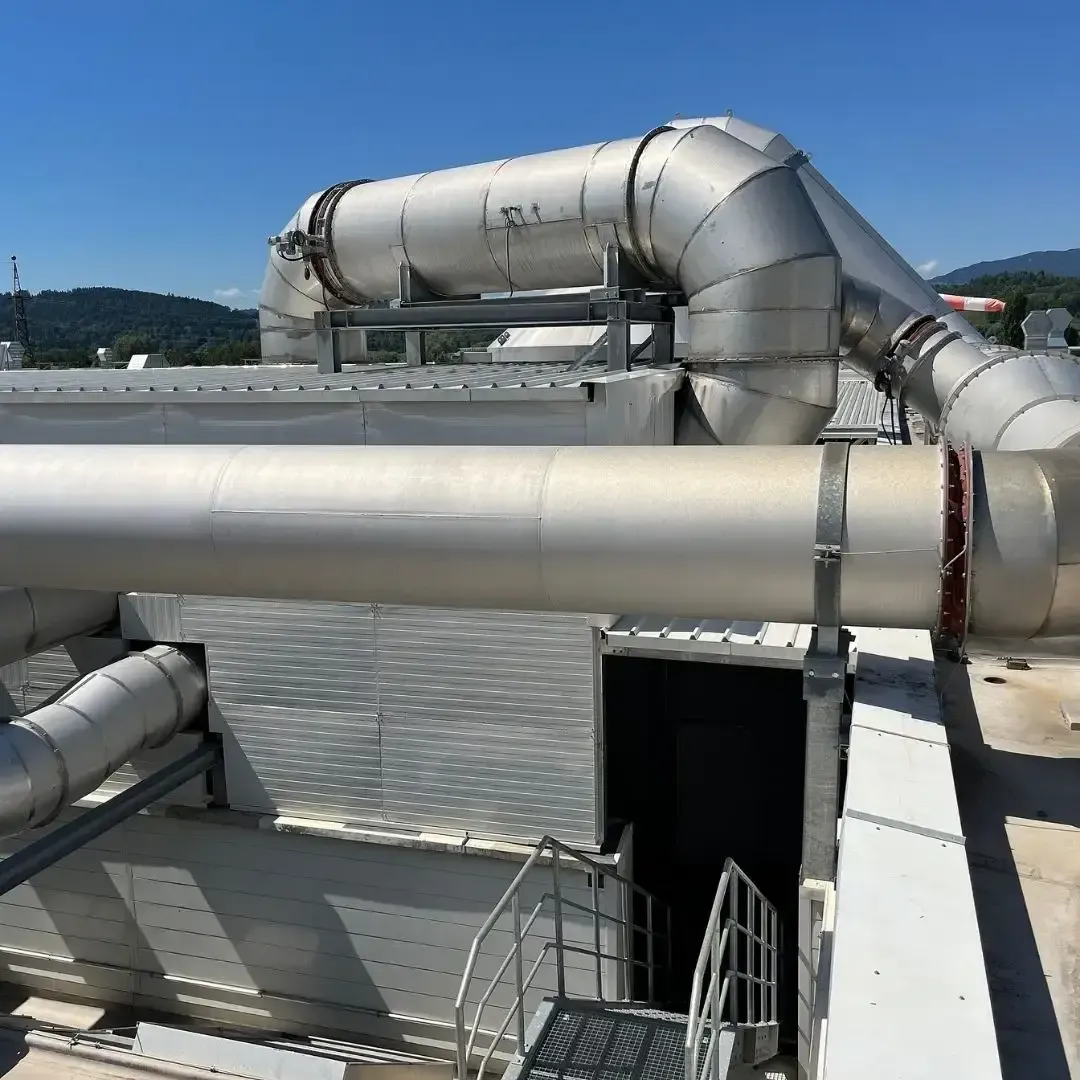

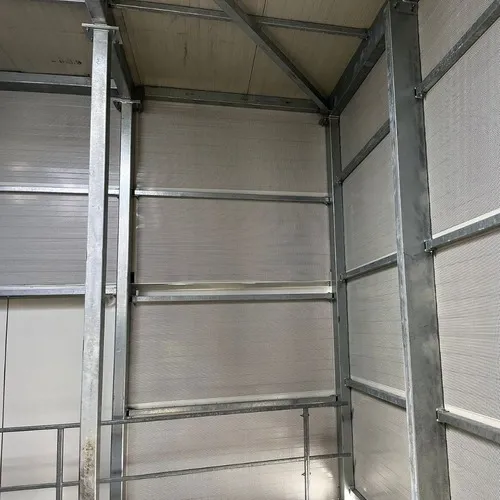

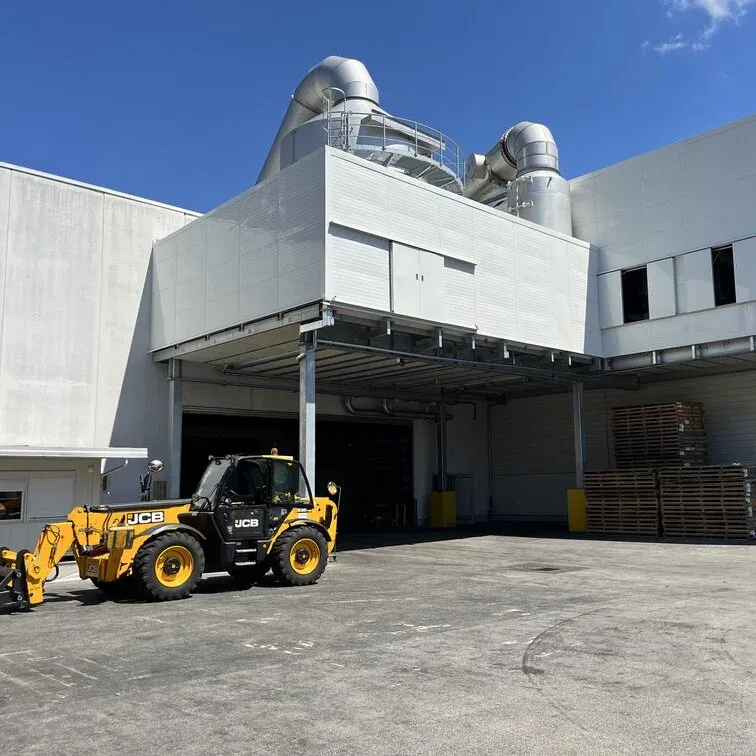

Wokół jednostek wentylacyjnych zbudowano całkowicie zamkniętą, dźwiękoszczelną kabinę, wykorzystując wysokowydajne panele akustyczne PZP firmy DECIBEL. Dach wykonano z wodoodpornych paneli akustycznych, odpornych na warunki atmosferyczne, a dostęp do pomieszczenia zapewniono za pomocą specjalnie zaprojektowanych dźwiękoszczelnych drzwi.

Aby rozwiązać problem hałasu o niskiej częstotliwości wydostającego się z podłogi, zastosowano oddzielne rozwiązanie pod powierzchnią, wykorzystując wykonane na zamówienie panele o grubości 50 mm, zamontowane pod istniejącą konstrukcją.

Całe rozwiązanie zostało opracowane na podstawie modelowania symulacyjnego, aby zagwarantować, że projekt spełnia docelowy poziom ciśnienia akustycznego wynoszący 67 dB w miejscach odbioru na dziedzińcu.

Wynik

Wdrożenie pozwoliło na skuteczne obniżenie poziomu ciśnienia akustycznego (SPL), co pozwoliło spełnić wymogi regulacyjne. Pomiary końcowe potwierdziły, że obudowa działała zgodnie z przewidywaniami modelu symulacji akustycznej .

Projekt ten stanowi dowód kompetencji firmy DECIBEL w zakresie ograniczania hałasu przemysłowego na zewnątrz budynków, w szczególności w środowiskach o dużym ryzyku, gdzie zgodność z przepisami, ograniczenia projektowe i parametry techniczne muszą ze sobą współgrać.
