Jak projektować laboratoria pod kątem izolacji akustycznej, izolacji wibracyjnej i kontroli hałasu

Precyzja jest kluczowa w laboratoriach i ośrodkach testowych. Podczas pracy z wrażliwymi instrumentami, prowadzenia badań wysokiego ryzyka lub kalibracji sprzętu, profesjonaliści są świadomi, że nawet niewielkie ilości niepożądanego hałasu mogą wpłynąć na wyniki, zakłócić procesy i naruszyć integralność danych. Mimo to wiele ośrodków nie dostrzega znaczenia izolacji akustycznej w środowiskach laboratoryjnych.

Skuteczna redukcja hałasu jest kluczowym elementem efektywnego projektowania laboratorium. Zapewnia precyzję pomiaru, chroni delikatne instrumenty przed zakłóceniami wibracji, poprawia koncentrację i ułatwia wyraźną komunikację między członkami personelu. Ponieważ środowiska testowe i badawcze stają się coraz bardziej skomplikowane, a sprzęt staje się bardziej wrażliwy, wymagania dotyczące dokładnej kontroli akustycznej w ostatnich latach tylko wzrosły.

Rozwiązania dźwiękoszczelne muszą być dostosowane, zbudowane tak, aby były trwałe i skonstruowane w oparciu o głębokie zrozumienie tego, jak hałas przemieszcza się i oddziałuje na konstrukcje budynków. Dotyczy to różnych sektorów , takich jak laboratoria badań medycznych, zakłady elektroniczne, a także centra testowe przemysłu motoryzacyjnego i lotniczego.



Dlaczego dźwiękoszczelność jest tak ważna w laboratoriach i środowiskach testowych



Precyzja jest wymagana we wszystkich laboratoriach i ośrodkach testowych. Jednak precyzja zależy od wielu czynników, takich jak kalibracja sprzętu lub przepisy dotyczące pomieszczeń czystych, a także kontrola akustyczna. Niekontrolowany hałas, nawet przy niskim poziomie, może zakłócać procesy, szkodzić odczytom i stwarzać niepotrzebne zagrożenie w miejscach, w których niezawodność ma duże znaczenie.

Wpływ na instrumenty i dokładność testu

• Wibracje przenoszone przez powietrze i konstrukcje mogą uszkodzić delikatny sprzęt laboratoryjny, w tym oscyloskopy, mikroskopy, spektrometry i stanowiska kalibracyjne.
• Hałas i wibracje o niskiej częstotliwości występujące w laboratoriach elektronicznych i inżynieryjnych mogą zniekształcać odczyty sygnałów oraz wpływać na tolerancje mechaniczne.
• Mikrowagi i narzędzia analityczne w laboratoriach farmaceutycznych lub biochemicznych mogą wykrywać zakłócenia spowodowane zewnętrznym hałasem lub wibracjami, co może powodować, że wyniki testów będą się różnić w wymiernym zakresie.

Hałas z otoczenia ma natychmiastowe konsekwencje w obiektach, w których przeprowadzane są testy akustyczne, wibracyjne lub środowiskowe. Jeśli środowisko testowe nie jest odpowiednio odizolowane od zewnętrznych źródeł hałasu, takich jak systemy HVAC, sprzęt mechaniczny lub otaczające miejsca pracy, pomiary mogą zostać zakłócone.

Jest to krytyczne dla laboratoriów ubiegających się o akredytację ISO/IEC 17025 , która stanowi, że okoliczności otoczenia, takie jak hałas i wibracje, nie wpływają na ważność ani powtarzalność wyników. Brak kontroli nad tymi zmiennymi może podważyć wiarygodność wyników i zdolność laboratorium do spełnienia międzynarodowych wymagań.



Wpływ na wydajność personelu

Ludzie są pod wpływem hałasu. Według badania opublikowanego w czasopiśmie The Journal of Environmental Psychology , narażenie na hałas w tle zmniejsza koncentrację, zwiększa obciążenie poznawcze i zmniejsza dokładność w zadaniach wymagających uwagi. W laboratoriach, gdzie codziennie wymagane są obszerne analizy i ścisła kontrola proceduralna, skutkuje to wyższym wskaźnikiem błędów, niższą produktywnością i częstszym wyczerpaniem psychicznym pracowników.

Jasna komunikacja werbalna jest również wysoce konieczna w środowiskach laboratoryjnych, a zwłaszcza podczas prowadzenia wspólnych badań lub procesów krytycznych dla bezpieczeństwa. Pogłos lub hałas tła z urządzeń może utrudniać koordynację i zwiększać prawdopodobieństwo błędnej komunikacji, co stanowi poważne zagrożenie w sytuacjach wysokiego ryzyka.



Jak identyfikować i izolować źródła hałasu



Po pierwsze, skuteczna i wydajna izolacja akustyczna laboratorium zaczyna się od jasnego zrozumienia, skąd pochodzi hałas i jak przemieszcza się w przestrzeni. Bez tych kroków inspekcyjnych nawet wysokiej jakości materiały i staranna konstrukcja mogą zawieść. W większości warunków laboratoryjnych hałas przemieszcza się dwiema głównymi drogami: drogą powietrzną i drogą strukturalną.

Hałas powietrzny a hałas strukturalny



• Hałas powietrzny to dźwięk, który przemieszcza się przez powietrze. Obejmuje rozmowy, szum wentylacji, ruch uliczny na zewnątrz lub hałas pochodzący ze sprzętu umieszczonego w pobliskich pomieszczeniach. Może przedostawać się przez ściany, drzwi, okna i kanały HVAC.

• Hałas strukturalny przemieszcza się przez materiały stałe, takie jak podłogi, sufity, ściany i ramy nośne. Wibracje ciężkich maszyn, pomp, a czasem kroków na górnych chodnikach mogą rozprzestrzeniać się przez strukturę budynku i promieniować z powrotem jako dźwięk wewnątrz laboratorium.



Oba typy mają własny zestaw problemów, ale wymagają różnych strategii, aby je kontrolować. Hałas powietrzny jest zwykle rozwiązywany przez masę i szczelność (izolację akustyczną), podczas gdy hałas strukturalny wymaga izolacji i technik separacji.

Jakie są typowe źródła hałasu w laboratoriach

• Systemy HVAC - Jedno z najczęstszych i niedocenianych źródeł hałasu. Wentylatory, kanały i otwory wentylacyjne generują zarówno niskoczęstotliwościowy dudnienie, jak i wysokoczęstotliwościowy szum, często z okresowymi wahaniami, które zakłócają stabilne pomiary.


• Urządzenia mechaniczne - Wirówki, pompy, sprężarki lub układy chłodzenia generują drgania przenoszone przez powietrze i drgania konstrukcyjne.


• Zakłócenia zewnętrzne – jeśli ściany lub drzwi nie zostaną odpowiednio zabezpieczone, do pomieszczenia testowego może przedostać się hałas ruchu miejskiego, sąsiednich obiektów, wind, kroków, a nawet rozmów prowadzonych na zewnątrz pomieszczenia testowego.

Określenie, czy problem przenosi się drogą powietrzną, przez konstrukcję, czy przez oba te miejsca, ma kluczowe znaczenie dla wyboru właściwej metody leczenia.



Narzędzia pomiarowe i diagnostyka

Przed zastosowaniem jakiegokolwiek leczenia należy przeanalizować środowisko laboratoryjne za pomocą profesjonalnej diagnostyki. Typowe narzędzia obejmują:

• Mierniki poziomu dźwięku mierzą wartości dB(A) w pomieszczeniu, aby określić ogólną głośność.


• Czujniki drgań wykrywają rezonans mechaniczny i energię przenoszoną przez konstrukcję.


• Analizatory widma w czasie rzeczywistym zapewniają wizualną informację zwrotną o zmieniających się w czasie charakterystykach akustycznych.



Dane te mogą ujawnić wzorce i wskazać, gdzie obudowa, ściana lub podłoga nie spełniają oczekiwań. Aby wesprzeć tę fazę, DECIBEL oferujepomiary hałasu na miejscu i symulacje akustyczne , które zapewniają szczegółowe profile akustyczne do kierowania projektem.



Materiały i konstrukcje do skutecznego wygłuszania laboratoriów



Aby stworzyć przestrzeń, która blokuje hałas zewnętrzny i zarządza akustyką wewnętrzną, ważne jest rozróżnienie między dźwiękoszczelnością a pochłanianiem dźwięku. Oto, jak działa każde z nich i dlaczego oba mają znaczenie w precyzyjnym środowisku laboratoryjnym.

Jaka jest różnica między dźwiękoszczelnością a pochłanianiem dźwięku

Izolacja akustyczna i pochłanianie dźwięku są często mylone, choć służą różnym celom, a oba te pojęcia są niezbędne w środowiskach laboratoryjnych.

• Izolacja akustyczna blokuje dźwięk przed wejściem lub wyjściem z pomieszczenia. Wykorzystuje gęste, uszczelnione materiały, aby zapobiec przechodzeniu hałasu powietrznego przez ściany, podłogi, sufity i drzwi.


• Absorpcja dźwięku redukuje echo i pogłos wewnątrz pomieszczenia. Materiały pochłaniające nie blokują dźwięku, ale pomagają kontrolować jego zachowanie, gdy już znajdzie się w pomieszczeniu.

Izolacja akustyczna w projektowaniu laboratoryjnym jest stosowana w celu stworzenia fizycznej izolacji od otaczającego hałasu zewnętrznego. Jest to niezbędne do ochrony wrażliwych instrumentów i utrzymania warunków testowych w celu uzyskania dokładnych wyników. Z drugiej strony, absorpcja dźwięku jest stosowana wewnątrz pomieszczenia w celu stworzenia kontrolowanego środowiska akustycznego, które wspiera koncentrację, wyraźną komunikację i niezawodne pomiary słuchowe.

Częstym błędem jest stosowanie miękkich materiałów pochłaniających, takich jak pianka lub panele materiałowe, w przestrzeniach, w których potrzebna jest rzeczywista izolacja akustyczna. Panele te redukują echo, ale niewiele robią, aby zapobiec przedostawaniu się zewnętrznego hałasu. W laboratoriach wymagających precyzji obie techniki muszą być stosowane strategicznie, aby uzyskać doskonałe rezultaty.

Zajmowanie się zespołami ścian, podłóg i sufitów

Aby skutecznie wygłuszyć laboratorium, konstrukcje budowlane muszą być zaprojektowane w taki sposób, aby blokować, tłumić i izolować dźwięk we wszystkich częściach konstrukcyjnych.

Ściany powinny być budowane z materiałów o dużej masie, takich jak beton, płyty gipsowo-kartonowe z warstwami winylu obciążonymi masą lub podwójne zestawy słupków z przerwami powietrznymi. Materiały te aktywnie redukują przenoszenie w powietrzu i pomagają kontrolować drgania o niskiej częstotliwości.

Podłogi mogą skorzystać z systemów podłóg pływających, które wykorzystują gumowe izolatory lub sprężyste mocowania pod płytami betonowymi. Oddziela to podłogę od drgań konstrukcyjnych i jest szczególnie ważne w środowiskach laboratoryjnych elektroniki lub mikrowagi.

Sufity często przenoszą zarówno hałas powietrzny, jak i uderzeniowy, dlatego w celu rozwiązania tego problemu stosuje się podwieszane płyty sufitowe akustyczne, które pochłaniają odbicia, a sufity z tylnym obciążeniem mogą blokować transmisję z pomieszczeń nad głową lub kanałów.

W większości przypadków konstrukcja warstwowa działa najskuteczniej. Gęsta powłoka zewnętrzna blokuje hałas, a szczelina lub wnęka powietrzna zmniejsza transmisję. Materiały pochłaniające na powierzchniach wewnętrznych radzą sobie z odbiciami. W przypadku, gdy drgania przenoszone przez konstrukcję są problemem, mogą być wymagane dodatkowe mocowania izolacyjne lub systemy sprężynowe.

Te konstrukcje powinny być planowane na wczesnym etapie procesu projektowania. Zmiana czegokolwiek po zakończeniu budowy jest możliwa, ale często bardziej złożona i mniej skuteczna.

Zajmowanie się drzwiami, oknami i penetracją systemów HVAC

Niezależnie od tego, jak dobrze zbudowane jest laboratorium, dźwięk może nadal przedostawać się przez małe szczeliny. Ponadto najczęstszymi słabymi punktami są drzwi, okna i systemy wentylacyjne.

Drzwi powinny być solidne lub specjalnie zbudowane, akustyczne. Wszystkie drzwi laboratoryjne muszą mieć pełne uszczelnienia obwodowe i opuszczane progi akustyczne, aby zapobiec rozchodzeniu się dźwięku po krawędziach. Ponieważ drzwi biurowe z pustym rdzeniem lub standardowe drzwi biurowe pozwoliłyby na znaczną utratę hałasu wewnątrz pomieszczenia.

Okna powinny być wykonane z laminowanych lub akustycznych szyb. Podwójne szyby z przerwą powietrzną dobrze sprawdzają się w połączeniu z uszczelnionymi ramami.

Systemy HVAC są głównymi drogami dla hałasu powietrznego. Każdy kanał powietrzny wchodzący do laboratorium powinien zawierać tłumiki akustyczne lub wewnętrzną wykładzinę, aby zapobiec przenoszeniu hałasu. Należy unikać długich, prostych kanałów, ponieważ umożliwiają one bezpośrednie przemieszczanie się dźwięku.

Zgodnie z normami ASHRAE dotyczącymi projektowania laboratoriów , hałas mechaniczny generowany przez systemy HVAC w pomieszczeniach, w których przeprowadzane są precyzyjne testy, powinien być utrzymywany poniżej NC-30 (poziom hałasu określony w kryterium).

Indywidualne podejścia do wygłuszania dla typów laboratoriów

Nie wszystkie laboratoria stają w obliczu tych samych wyzwań akustycznych. Konkretne podejście do wygłuszania musi być dostosowane do funkcji, wyposażenia i wymagań środowiskowych danej przestrzeni.

Oto trzy powszechne kategorie laboratoriów, w których specjalistyczne strategie mają kluczowe znaczenie:

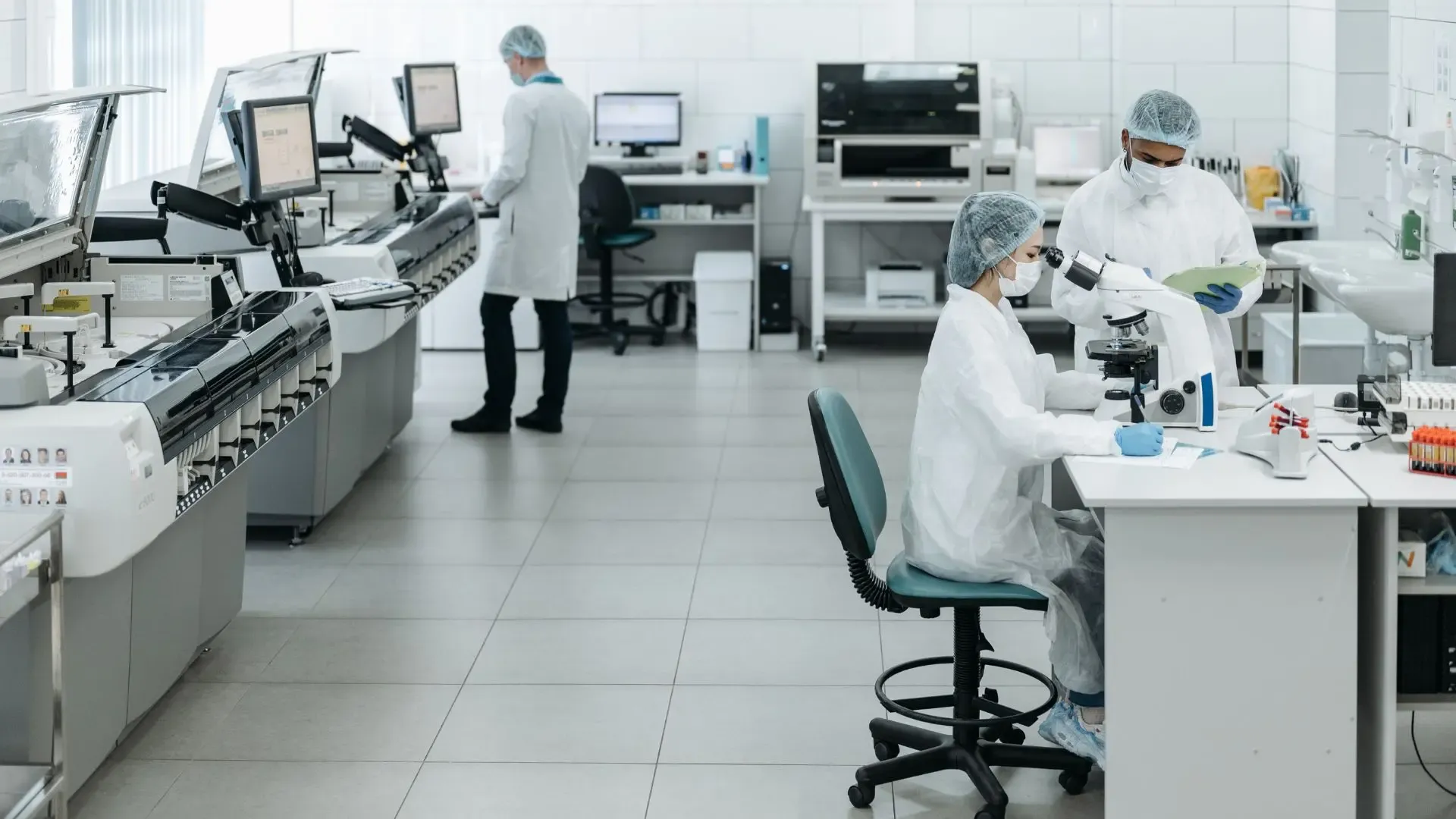

Laboratoria naukowe i farmaceutyczne

W laboratoriach farmaceutycznych, biomedycznych i chemicznych nawet delikatne wibracje mogą wpływać na precyzyjne instrumenty, takie jak wirówki, mikrowagi lub spektrometry. Te laboratoria często działają w sterylnych środowiskach, w których standardowe materiały akustyczne mogą nie spełniać wymogów higienicznych lub odporności na chemikalia.

Tutaj nacisk położony jest na izolację wibracji. Sprzęt powinien być umieszczony na stołach antywibracyjnych lub izolowanych platformach, szczególnie podczas pracy w skali mikro- lub nano. Przekaźniki strukturalne z sąsiednich maszyn muszą być oddzielone pływającymi podłogami lub elastomerowymi mocowaniami.

Ściany i sufity muszą być zarówno dźwiękochłonne, jak i kompatybilne z pomieszczeniami czystymi. Materiały takie jak odporne na działanie chemikaliów panele akustyczne, takie jak metalowe perforowane panele PZP , gładkie kompozyty i niewłókniste absorbery są używane do kontrolowania odbić bez zanieczyszczania środowiska.

Zgodnie z wytycznymi Farmakopei Stanów Zjednoczonych i normy ISO 14644 , w laboratoriach należy zachować ścisłą kontrolę nad zakłóceniami fizycznymi i akustycznymi, aby zagwarantować integralność danych podczas badań analitycznych.



Środowiska testowe elektroniki i inżynierii

Laboratoria pracujące z czujnikami, obwodami i urządzeniami pomiarowymi są szczególnie podatne na zakłócenia akustyczne i elektromagnetyczne. Nawet niski poziom hałasu otoczenia może wpływać na sygnały testowe lub powodować błędy w procedurach kalibracji.

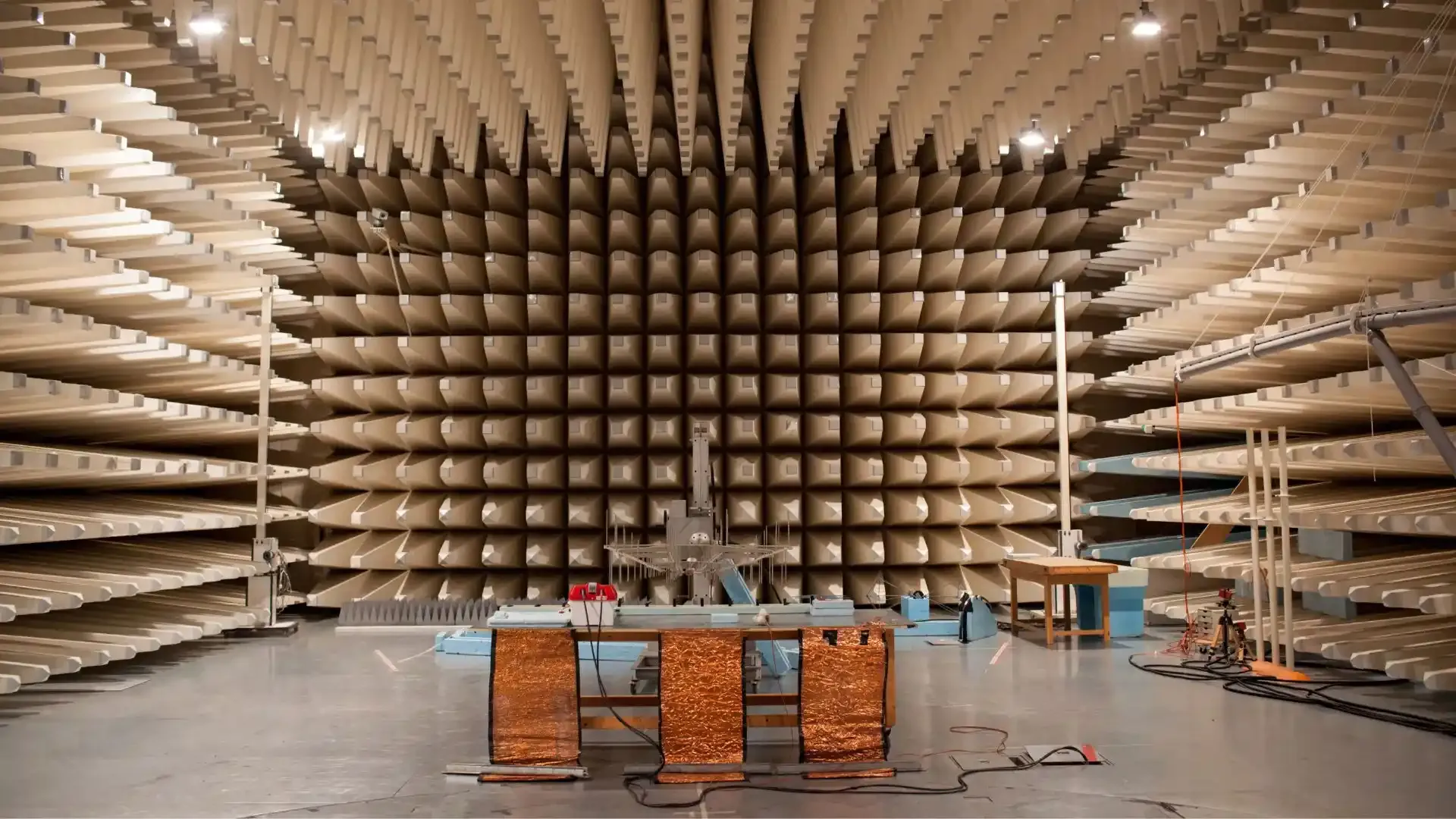

W takich środowiskach często wymagane są komory nechoiczne lub półbezechowe. Pomieszczenia te eliminują odbicia dźwięku i symulują warunki pola swobodnego. Są idealne do testowania sprzętu audio lub oceny zgodności elektromagnetycznej (EMC). Absorpcyjne panele klinowe , nieodbijająca podłoga i izolacja wibracji są używane razem, aby tworzyć kontrolowane strefy testowe.

W przypadkach, gdy konieczne jest wyeliminowanie zarówno szumu, jak i zakłóceń elektromagnetycznych, kolejnym wymogiem staje się ekranowanie. Obróbka akustyczna musi być połączona z materiałami ekranującymi EMC, takimi jak blokujące RF panele ścienne i przewodzące obudowy.

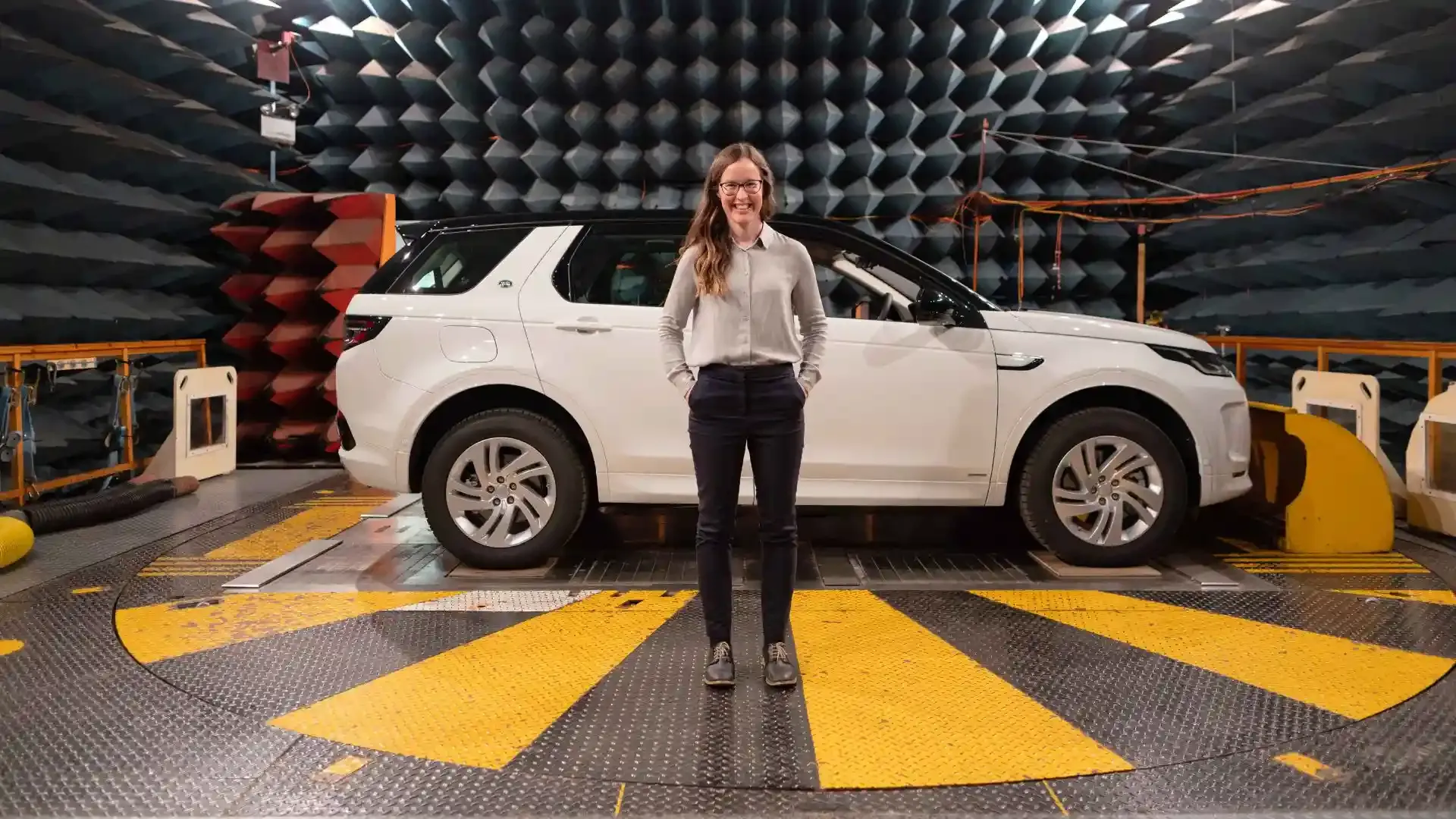

Obiekty testowe przemysłu motoryzacyjnego i lotniczego

Te obiekty zazwyczaj zajmują się maszynami wielkoskalowymi, symulacjami uderzeń lub testami naprężeń mechanicznych. Wyzwaniem jest zarządzanie ogromnymi wyjściami energetycznymi, zarówno powietrznymi, jak i strukturalnymi.

Pomieszczenia muszą być zaprojektowane z wytrzymałymi barierami dźwiękowymi, zdolnymi do blokowania dźwięku o niskich częstotliwościach, gdzie testy silników lub turbin generują szczytową energię. Wymaga to obudów betonowych, grubych kompozytowych zespołów ściennych i fundamentów izolowanych od wibracji.

Wewnątrz należy kontrolować pogłos, nie ograniczając przepływu powietrza ani dostępu pracowników. W strategicznych punktach instalowane są pochłaniające dźwięk przegrody i panele podwieszane, aby zmniejszyć odbicia bez utrudniania pracy. Sufity często wymagają stalowych paneli chmurowych, podczas gdy ściany mogą być wyposażone w płyty akustyczne o wysokiej odporności na uderzenia.

Separacja strukturalna jest również kluczowa. Stanowiska testowe i mocowania sprzętu są często umieszczane na pływających płytach, aby zapobiec przenoszeniu hałasu do pobliskich obszarów lub przez fundament obiektu.

W laboratoriach lotniczych, szczególnie tam, gdzie przeprowadzane są testy turbin lub tuneli aerodynamicznych, zasady te są skalowane w celu spełnienia wymagań dotyczących poziomów dźwięku przekraczających 110 dB. Norma taka jak ISO 3744 jest często przywoływana w przypadku pomiarów i projektowania izolacji akustycznej.



Zapewnienie zgodności



Aby mieć pewność, że laboratoria działają niezawodnie i spełniają wymogi prawne, projekt akustyczny musi być zgodny z normami międzynarodowymi i krajowymi. Należą do nich:

OSHA 29 CFR 1910.95 – Określa dopuszczalne poziomy narażenia na hałas w miejscu pracy w USA, w tym dopuszczalne poziomy narażenia i wymagane środki ochronne.

Brytyjskie przepisy budowlane, zatwierdzony dokument E – szczegółowo omawia kwestie izolacji akustycznej i kontroli hałasu w budynkach, mające zastosowanie w przypadku laboratoriów zintegrowanych z obiektami komercyjnymi lub o mieszanym przeznaczeniu.

Weryfikacja powinna być przeprowadzona poprzez modelowanie akustyczne podczas projektowania, a następnie testy in-situ po instalacji. Najważniejsze parametry obejmują poziomy hałasu tła, odpowiedź częstotliwościową i czas pogłosu. Prawidłowa dokumentacja tych wyników wspiera akredytację laboratorium, audyty wewnętrzne i kontrole regulacyjne.





Hałas przenoszony drogą powietrzną lub strukturalną może zniekształcać dane, zakłócać pracę czułych przyrządów i osłabiać niezawodność wyników testów. Może również osłabiać koncentrację i komunikację, zwiększając prawdopodobieństwo błędu ludzkiego. Jak wspomniano wcześniej, precyzja w laboratoriach zależy od jakości sprzętu, jak również od jakości otoczenia.

Skuteczne wygłuszanie laboratoriów wymaga specjalistycznej strategii, która obejmuje wykrywanie źródeł hałasu, dobór odpowiednich materiałów, budowanie wysokowydajnych struktur i uszczelnianie punktów przecieku. Kontrola akustyczna jest kluczowa w laboratoriach, które zajmują się delikatnymi pomiarami, takimi jak elektronika i leki.
