Jak poprawić wydajność fabryki w Przemyśle 4.0? Kontrola hałasu!

Przejście na Przemysł 4.0 na nowo definiuje produkcję. Łączność, automatyzacja i sterowanie oparte na danych sprawiają, że linie produkcyjne są szybsze, inteligentniejsze i wydajniejsze niż kiedykolwiek wcześniej. Jednak w obliczu tego skoku technologicznego, jeden kluczowy czynnik często umyka uwadze: izolacja akustyczna i kontrola hałasu.

W wielu tak zwanych inteligentnych fabrykach, parametry akustyczne nie ewoluowały w takim samym tempie, jak automatyzacja. Szybkie przenośniki, stanowiska robotyczne i gęste sieci maszyn wprowadzają nowe źródła wibracji i hałasu konstrukcyjnego, a odbijające światło metalowe wnętrza dodatkowo potęgują ten problem. Nadmierny hałas nadal osłabia koncentrację pracowników, przyspiesza zużycie sprzętu oraz przyczynia się do zmęczenia i zagrożeń dla bezpieczeństwa.

Prawdziwie inteligentna fabryka musi zatem wykraczać poza cyfrowe panele sterowania i algorytmy predykcyjne. Musi być zaprojektowana z myślą o cichej pracy, w środowiskach, w których ludzie i maszyny współpracują optymalnie.



Przemysł 4.0 i dlaczego kontrola hałasu ma znaczenie



Przemysł 4.0 wyznacza erę cyfrowej transformacji w produkcji. Integruje inteligentne czujniki, łączność IoT, analitykę danych i adaptacyjne systemy sterowania, aby tworzyć środowiska produkcyjne, które mogą samodzielnie monitorować, dostosowywać, a nawet przewidywać awarie przed ich wystąpieniem. Maszyny komunikują się w czasie rzeczywistym, konserwacja opiera się na stanie technicznym, a podejmowanie decyzji jest coraz bardziej zautomatyzowane.

Jednak ten skok w inteligencji niesie ze sobą szereg wyzwań związanych z izolacją akustyczną , z którymi tradycyjne fabryki nigdy nie musiały się mierzyć na taką skalę. Te same technologie, które zwiększają szybkość i wydajność, często nasilają hałas i wibracje:

• Szybkie przenośniki taśmowe, ramiona robotyczne i automatyczne prasy generują ostre dźwięki, które odbijają się od twardych powierzchni.
• Wibracje strukturalne przenoszą się przez betonowe podłogi, stalowe ramy i rury, wytwarzając hałas o niskiej częstotliwości, który trudno wyizolować.
• Gęste rozmieszczenie pomieszczeń i wnętrza odbijające dźwięk wzmacniają pogłos, co przekłada się na wzrost ogólnego poziomu ciśnienia akustycznego.
• Wrażliwe czujniki i sieci komunikacyjne mogą podlegać zakłóceniom, gdy poziom szumu tła przekracza określone progi, zwłaszcza w zakresie ultradźwięków.

W inteligentnych środowiskach, w których czujniki akustyczne są już częścią systemów konserwacji, takie warunki stwarzają problem z opłatami. Jeśli hałas otoczenia jest zbyt wysoki, analiza akustyczna w produkcji staje się mniej niezawodna, a dokładność wykrywania spada.

Najnowsze badania Instytutu Fraunhofera ds. Inżynierii Produkcji pokazują, że dane akustyczne są obecnie wykorzystywane do wykrywania anomalii w inteligentnej produkcji, takich jak identyfikacja zużycia łożysk, wycieków czy degradacji narzędzi poprzez subtelne zmiany w częstotliwościach. Skuteczna kontrola hałasu w fabryce, w połączeniu z konstrukcją Przemysłu 4.0, zapewnia komfort, zgodność z przepisami i integralność danych. Cisza jest mierzalnym parametrem wydajności.





Kluczowe wyzwania związane z hałasem w inteligentnych fabrykach



Hałas w inteligentnych środowiskach produkcyjnych powstaje w wyniku złożonej kombinacji czynników mechanicznych, konstrukcyjnych i cyfrowych. Każde z nich w inny sposób wpływa na ogólny krajobraz dźwiękowy i wymaga ukierunkowanych strategii kontroli.

Szum sprzętu i składniki tonalne

Silniki, sprężarki i wentylatory pozostają dominującymi źródłami ciągłego hałasu przemysłowego. W zautomatyzowanych liniach produkcyjnych ich częstotliwości często się nakładają, tworząc uporczywe buczenie i piski w zakresie od 250 do 4000 Hz. Dźwięki te są szczególnie męczące dla operatorów, ponieważ ludzkie ucho jest bardziej wrażliwe na hałas wąskopasmowy niż szerokopasmowy.

Wibracje przenoszone przez konstrukcję

Maszyny zakotwiczone w betonowych lub metalowych konstrukcjach przenoszą drgania przez podłogi, ściany i ramy. To wyzwanie związane z drganiami i hałasem konstrukcyjnym może powodować rezonans w całym zakładzie, nawet w obszarach oddalonych od źródła. W rezultacie powstaje hałas o niskiej częstotliwości, którego tradycyjne panele akustyczne nie są w stanie skutecznie absorbować.

Pogłos w dużych przestrzeniach

Nowoczesne hale produkcyjne i strefy logistyczne często charakteryzują się wysokimi sufitami i powierzchniami odbijającymi, takimi jak okładziny stalowe lub posadzki epoksydowe. Bez odpowiedniej absorpcji energia dźwięku wielokrotnie się odbija, wydłużając czas pogłosu i podnosząc średni poziom ciśnienia akustycznego nawet o 6 dB (co może być odczuwalne nawet dwukrotnie głośniej). To pogarsza komunikację, tłumiąc alarmy i mowę.

Zakłócenia czujników i sterowania

Inteligentne fabryki wykorzystują czujniki akustyczne do predykcyjnego utrzymania ruchu i monitorowania procesów. Niekontrolowany hałas otoczenia może maskować lub zniekształcać te odczyty. Na przykład przemysłowe urządzenia IoT do monitorowania hałasu, które śledzą stan łożysk lub wycieki pneumatyczne, wymagają czystego środowiska akustycznego, aby precyzyjnie wykrywać anomalie.





Strefowanie i interakcja człowiek-maszyna

Operatorzy dzielą teraz przestrzeń z robotami współpracującymi, pojazdami autonomicznymi i klastrami maszyn. Bez starannego podziału na strefy, ciche stanowiska pracy są narażone na hałas o dużym natężeniu z sąsiednich komórek produkcyjnych. Równoważenie dostępności z separacją akustyczną staje się kluczowym elementem projektowania izolacji akustycznej i inteligentnej produkcji.

Normy regulacyjne i zdrowotne

Przepisy dotyczące narażenia na hałas pozostają surowe nawet w wysoce zautomatyzowanych zakładach. Dyrektywa europejska 2003/10/WE określa wartości działania narażenia na poziomie 80 dB(A) i wartości graniczne na poziomie 87 dB(A). Długotrwałe narażenie na hałas powyżej tych poziomów prowadzi do zmęczenia, stresu i potencjalnej utraty słuchu, co obniża zadowolenie i wydajność pracowników.

Zrozumienie tych wyzwań to pierwszy krok w kierunku inteligentnego sterowania. Inteligentne technologie zmieniają tradycyjne wygłuszanie i zarządzanie hałasem w kontekście projektowania akustycznego Przemysłu 4.0.



Jak inteligentna technologia umożliwia projektowanie izolacji akustycznej i kontrolę hałasu



Projektowanie izolacji akustycznej Przemysłu 4.0 wykracza poza tradycyjne bariery i pochłaniacze. W zintegrowanej fabryce zarządzanie hałasem staje się integralną częścią operacji opartych na danych, wykorzystując inteligentne technologie do pomiaru, analizy i reagowania na dźwięk i wibracje w czasie rzeczywistym.

Ciągły monitoring z czujnikami IoT

Podstawą przemysłowych systemów IoT do monitorowania hałasu jest ciągły pomiar akustyki i drgań. Inteligentne czujniki umieszczone w pobliżu silników, pras i przenośników zbierają dane dotyczące poziomu hałasu, widm częstotliwości i amplitud drgań. Dane te są przesyłane do centralnych pulpitów nawigacyjnych, umożliwiając kierownikom obiektów natychmiastową identyfikację szczytów lub anomalii. Zamiast czekać na skargi lub awarie, mogą oni śledzić wahania poziomu hałasu w zależności od zmiany, procesu lub typu maszyny.

Analityka akustyczna i wykrywanie anomalii

Sztuczna inteligencja i uczenie maszynowe są coraz częściej wykorzystywane do interpretacji wzorców dźwiękowych. Badania przeprowadzone na Uniwersytecie Technicznym w Monachium pokazują, że analiza sygnatur akustycznych pozwala na identyfikację zużycia łożysk lub wycieków płynów na kilka tygodni przed ich wystąpieniem. W ramach akustyki inteligentnej fabryki algorytmy wykrywają, kiedy profil dźwiękowy maszyny odbiega od poziomu bazowego i sygnalizują to do kontroli. Wspiera to konserwację predykcyjną, jednocześnie zapewniając cichsze środowisko pracy.

Adaptacyjna i aktywna kontrola hałasu

Nowoczesne fabryki eksperymentują z aktywną kontrolą hałasu i inteligentnymi tłumikami, które dynamicznie neutralizują niepożądane dźwięki. Generując odwróconą falę akustyczną lub regulując intensywność tłumienia, systemy te mogą redukować hałas tonalny lub szczytowe poziomy drgań w czasie rzeczywistym. W połączeniu z platformami izolacji wibracyjnej tworzą one adaptacyjną warstwę ochronną dla precyzyjnego sprzętu i obszarów roboczych.

Integracja z cyfrowymi bliźniakami

Kontrola hałasu wkracza obecnie w fazę cyfrowego bliźniaka w projektowaniu fabryk. Inżynierowie mogą symulować interakcje akustyczne maszyn, ścian i obudów jeszcze przed rozpoczęciem budowy. Dzięki integracji danych Przemysłu 4.0 dotyczących kontroli hałasu w fabryce z cyfrowym bliźniakiem, projektanci mogą wirtualnie testować różne materiały, grubości obudów czy układy czujników, oszczędzając zarówno koszty, jak i nakłady na późniejszą modernizację.

Od warstwy danych do strategii konserwacji

Dane dotyczące hałasu nie są odizolowane; stanowią część szerszego ekosystemu informacji. Zmiana profilu akustycznego maszyny sygnalizuje możliwą degradację mechaniczną. Powiązanie tych danych z harmonogramami konserwacji i danymi dotyczącymi zużycia energii sprawia, że izolacja akustyczna staje się strategicznym atutem.

Inteligentne fabryki to w swojej istocie systemy kontroli i optymalizacji kosztów. Traktowanie kontroli hałasu i izolacji akustycznej jako dyscyplin opartych na danych gwarantuje, że te środowiska pozostaną bezpieczne, wydajne i zrównoważone.





Najlepsze strategie projektowania kontroli hałasu dla inteligentnej produkcji



Skuteczna kontrola hałasu w Przemyśle 4.0 zaczyna się od systematycznego procesu projektowania. Inteligentne fabryki odnoszą największe korzyści, gdy planowanie akustyczne rozpoczyna się wcześnie i ewoluuje wraz ze środowiskiem produkcyjnym. Poniższe najlepsze praktyki wskazują, jak budować cichsze, bezpieczniejsze i bardziej wydajne zakłady.

Wczesne planowanie i układ

Kontrola hałasu rozpoczyna się już na etapie projektowania. Przed zainstalowaniem sprzętu należy zidentyfikować źródła hałasu, takie jak sprężarki, zrobotyzowane spawarki czy linie pakujące.

• Umieścić te maszyny w odizolowanych strefach lub zamkniętych celach.
• Wykorzystuj korytarze, pomieszczenia magazynowe i przestrzenie o małym natężeniu ruchu jako akustyczne bufory między obszarami głośnymi i cichymi.
• W przypadku ciężkich maszyn należy zaprojektować oddzielne fundamenty, aby zapobiec przenoszeniu drgań konstrukcyjnych.

Wczesne określenie stref pozwala uniknąć kosztownych modernizacji w późniejszym czasie i poprawia przestrzeganie limitów narażenia w miejscu pracy.

Kontrola inżynierska

Najskuteczniejszą formą inteligentnych rozwiązań w zakresie wygłuszania fabryk pozostają interwencje mechaniczne i konstrukcyjne.

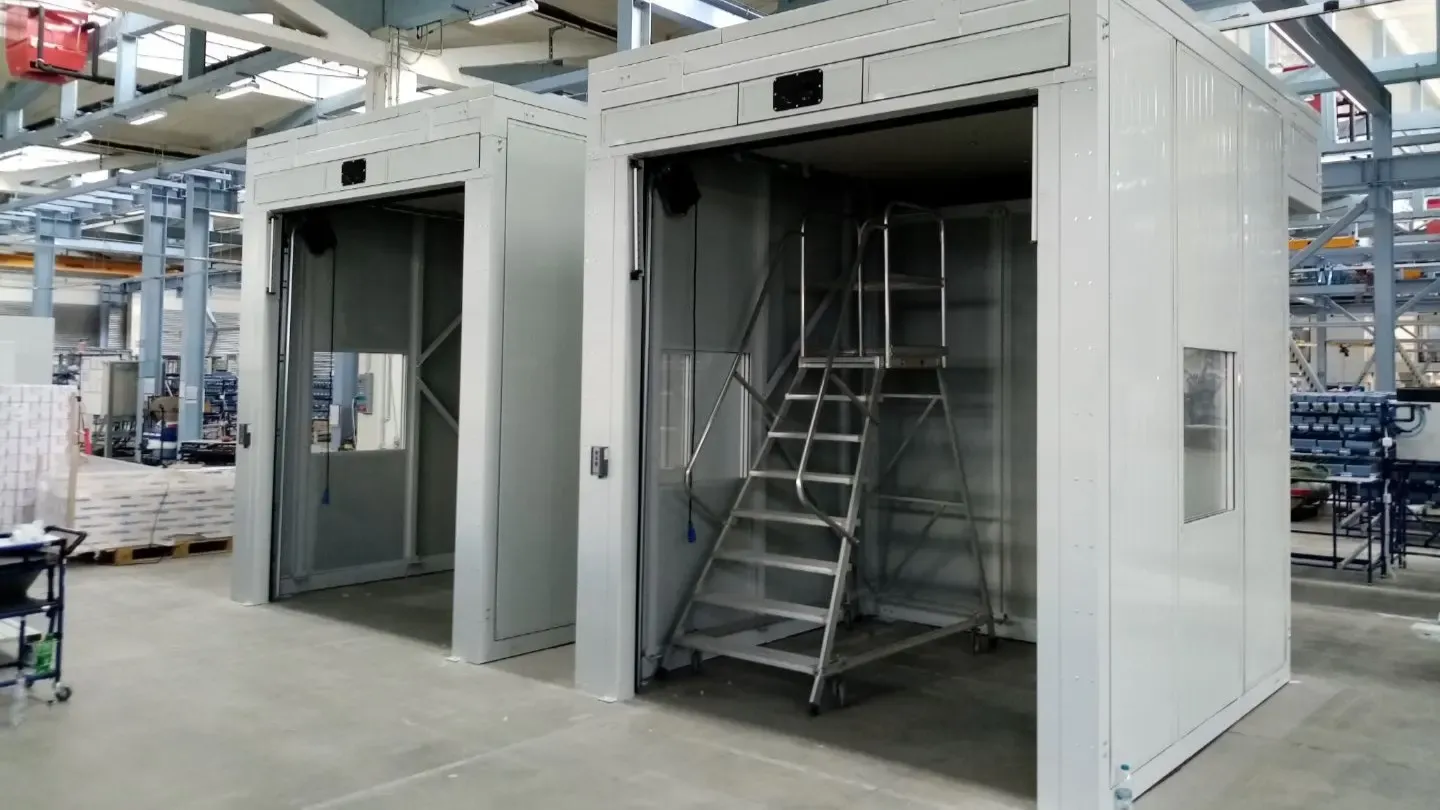

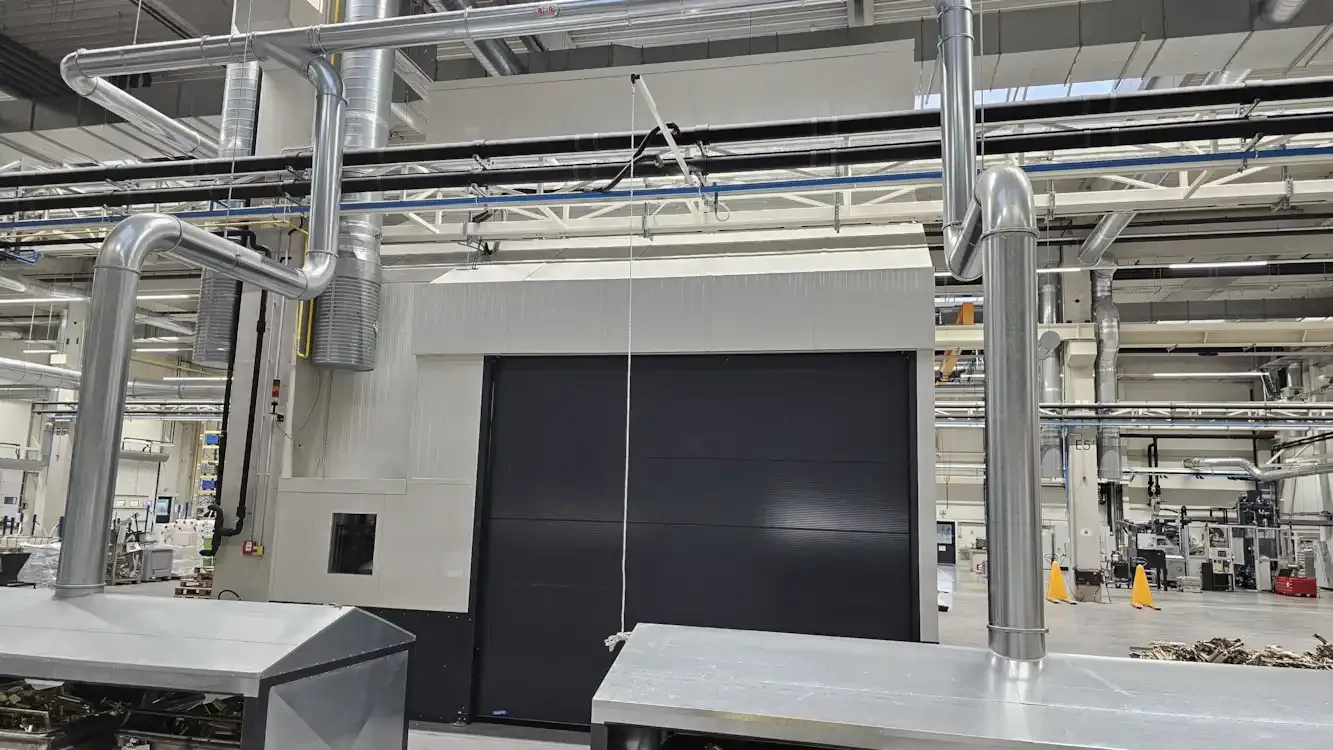

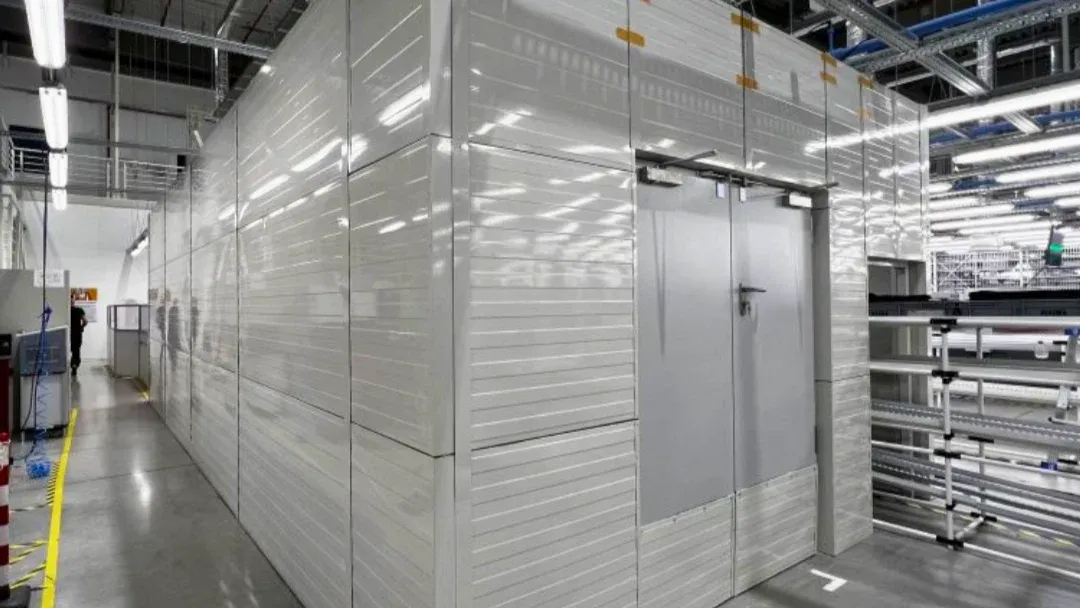

• Obudowy akustyczne zmniejszają hałas powietrzny o 15–25 dB, jeśli są odpowiednio uszczelnione i wyłożone materiałami pochłaniającymi.
• Bariery lub przegrody mogą blokować ścieżki dźwiękowe pomiędzy sąsiadującymi komórkami produkcyjnymi.
• Podkładki antywibracyjne i sprężyste mocowania oddzielają maszyny od podłoża, ograniczając przenoszenie drgań przez konstrukcję.
• Rozważ zastosowanie modułowych paneli akustycznych w przypadku urządzeń wymagających częstego dostępu lub rekonfiguracji.

Strategia rozmieszczenia i monitorowania czujników

W projektowaniu kontroli hałasu na potrzeby inteligentnej produkcji dane z czujników zapewniają zarówno bezpieczeństwo, jak i niezawodność procesu.

• Zainstaluj czujniki hałasu i drgań w pobliżu kluczowych elementów mechanicznych, najlepiej przy obudowach łożysk lub ramach bazowych.
• Śledź takie parametry, jak LAeq, pasma częstotliwości i prędkość drgań (mm/s).
• Ustaw automatyczne alerty dotyczące nietypowych szczytów i ustal procedury interwencji.
• Łączenie danych akustycznych z odczytami temperatury, obciążenia i zużycia energii pozwala na stworzenie kompleksowego obrazu stanu technicznego sprzętu.

Konserwacja i ciągłe doskonalenie

Systemy kontroli hałasu muszą ewoluować wraz ze zmianami w produkcji.

• Regularnie sprawdzaj uszczelki, mocowania i panele izolacyjne pod kątem zużycia lub poluzowania.
• Kalibracja i czyszczenie czujników IoT w celu zapewnienia dokładności danych.
• Udokumentuj parametry bazowe akustyki i aktualizuj je po modernizacji maszyn.
• Zaplanuj coroczne audyty akustyczne, aby potwierdzić ciągłą zgodność i wydajność.

Zrównoważony rozwój i efektywność energetyczna

Skuteczna izolacja akustyczna nie powinna negatywnie wpływać na wentylację ani zużycie energii.

• Aby zrównoważyć przepływ powietrza i tłumienie, należy stosować wentylowane żaluzje akustyczne i wyciszone kanały.
• Wybieraj materiały nadające się do recyklingu i trwałe komponenty, zgodne z celami zrównoważonego rozwoju.
• Zintegruj rozwiązania dotyczące kontroli hałasu z szerszą strategią ESG i ochroną środowiska danego obiektu.

Zastosowanie tych zasad pozwala na tworzenie odpornych środowisk opartych na danych, w których operatorzy i maszyny mogą osiągać najlepsze wyniki.



Dlaczego projektowanie systemów kontroli hałasu stanowi przewagę konkurencyjną w Przemyśle 4.0



Kontrola hałasu w inteligentnej produkcji ma bezpośredni wpływ na wydajność, bezpieczeństwo i reputację marki.

• Produktywność: Cichsze otoczenie poprawia koncentrację i zmniejsza ryzyko błędów ludzkich. Zmniejszenie hałasu otoczenia o 5% dB może zwiększyć dokładność zadań nawet o 15%.
• Trwałość sprzętu: Niższe wibracje i stabilne warunki akustyczne wydłużają żywotność maszyn i obniżają koszty konserwacji.
• Zgodność i ESG: Aktywna kontrola hałasu wspiera standardy higieny pracy i wzmacnia profil zrównoważonego rozwoju oraz społecznej odpowiedzialności firmy.
• Opis inteligentnej fabryki: Integracja rozwiązań w zakresie wygłuszania i kontroli hałasu przemysłowego DECIBEL z projektem fabryki to przykład innowacyjności i dbałości o technologię zorientowaną na człowieka.



Adaptacja akustyczna, czyli projektowanie zachowania dźwięku w danej przestrzeni, to ważny temat sam w sobie. W halach produkcyjnych przegrody sufitowe i panele tłumiące echo odgrywają kluczową rolę. Obniżają one poziom ciśnienia akustycznego, skracają czas pogłosu i poprawiają zrozumiałość mowy podczas prac konserwacyjnych i komunikacji. Strategicznie zastosowane adaptacje akustyczne uzupełniają strukturalną kontrolę hałasu i zwiększają ogólną wydajność cichych operacji i inteligentnej produkcji.

Skuteczne projektowanie systemów kontroli hałasu jest podstawą inteligentnej produkcji. Łącząc czujniki, analitykę i inżynieryjne wyciszanie, fabryki osiągają cichszą, bezpieczniejszą i bardziej wydajną pracę. Aby uzyskać szczegółowe wskazówki dotyczące specyfikacji lub umówić się na audyt zakładu, skontaktuj się z DECIBEL już dziś !
