Decibel AM

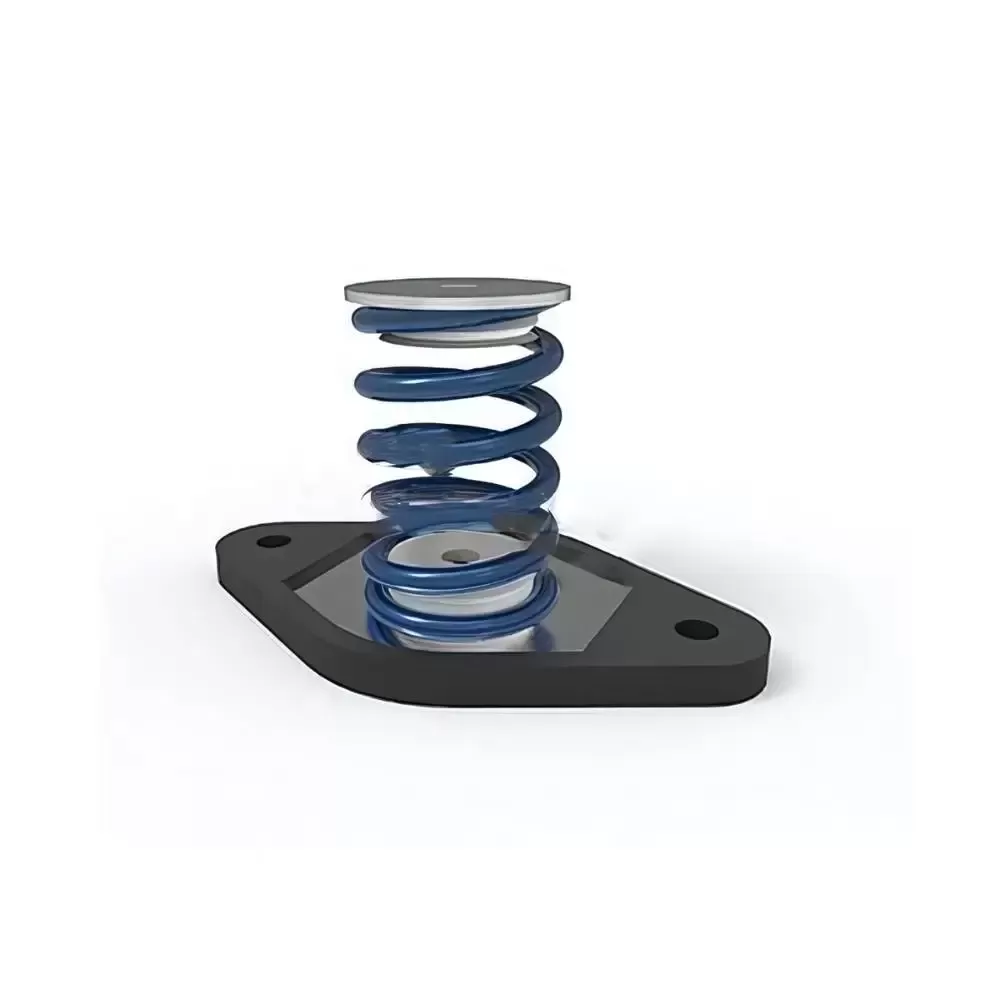

Sprężyna wibroizolacyjna przeznaczona jest do maszyn o stosunkowo małej masie własnej. Jego podstawa składa się z blachy ocynkowanej, która wokół otworów oraz podstawy mającej kontakt z podłożem jest pokryta elastyczną gumą polimerową. Elastyczna osłona pomaga skuteczniej izolować drgania o wysokiej częstotliwości, które mogą być przenoszone przez metalowe części.

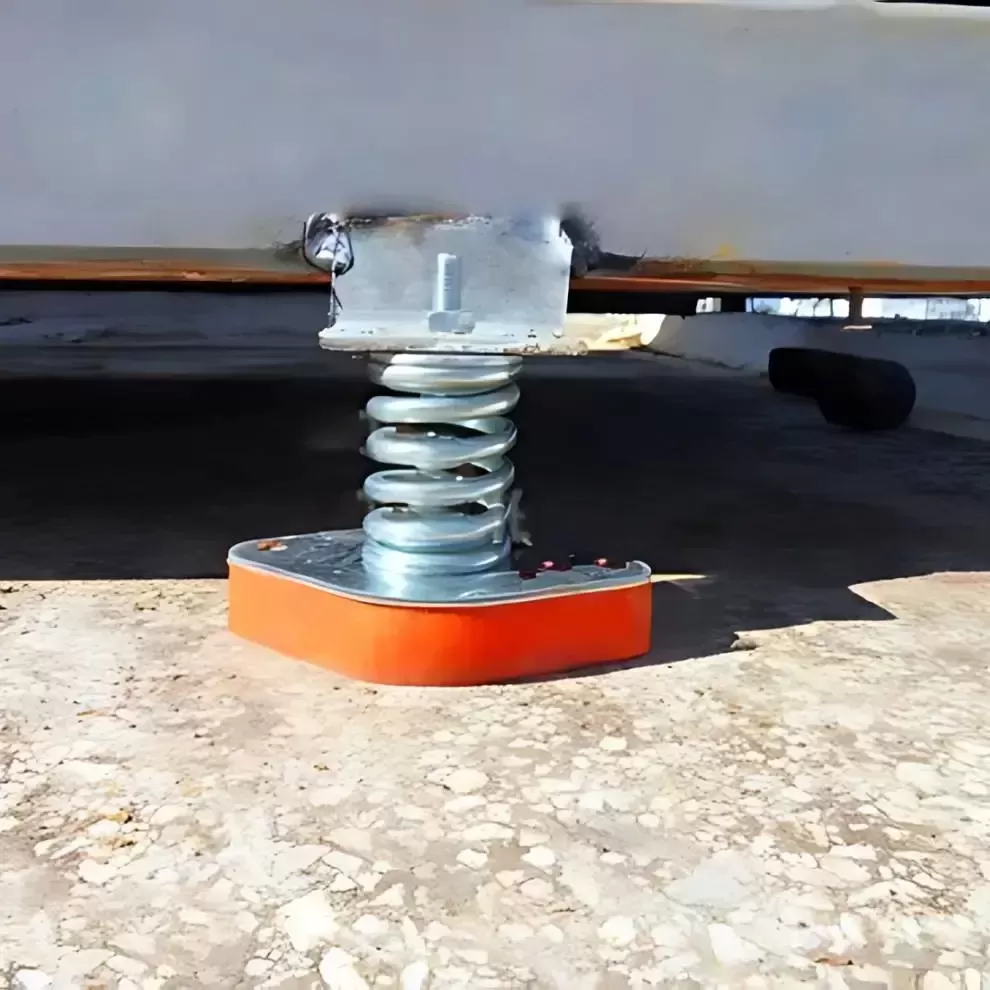

W podstawie znajdują się otwory na śruby M8, którymi maszyna ma być wzmocniona nad podstawą, aw górnej części śruba M8 do mocowania maszyny do mocowania sprężyny.
Decibel AM jest oferowany w różnych wersjach wagowych modeli, w zależności od obciążenia statycznego i dynamicznego, jakie jest wywierane na maszynę.
Odkształcenie podczas maksymalnego obciążenia wynosi 25 mm, a częstotliwość własna podczas maksymalnego obciążenia wynosi 3 Hz.

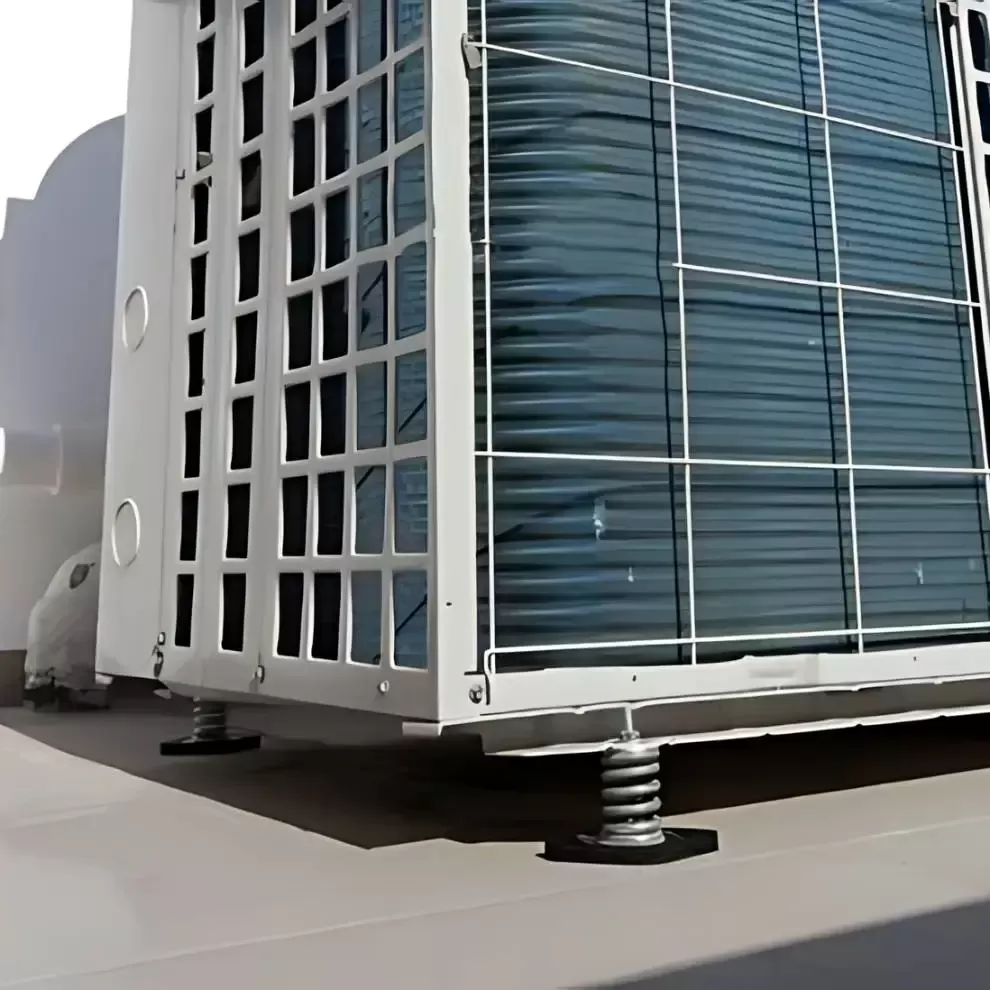

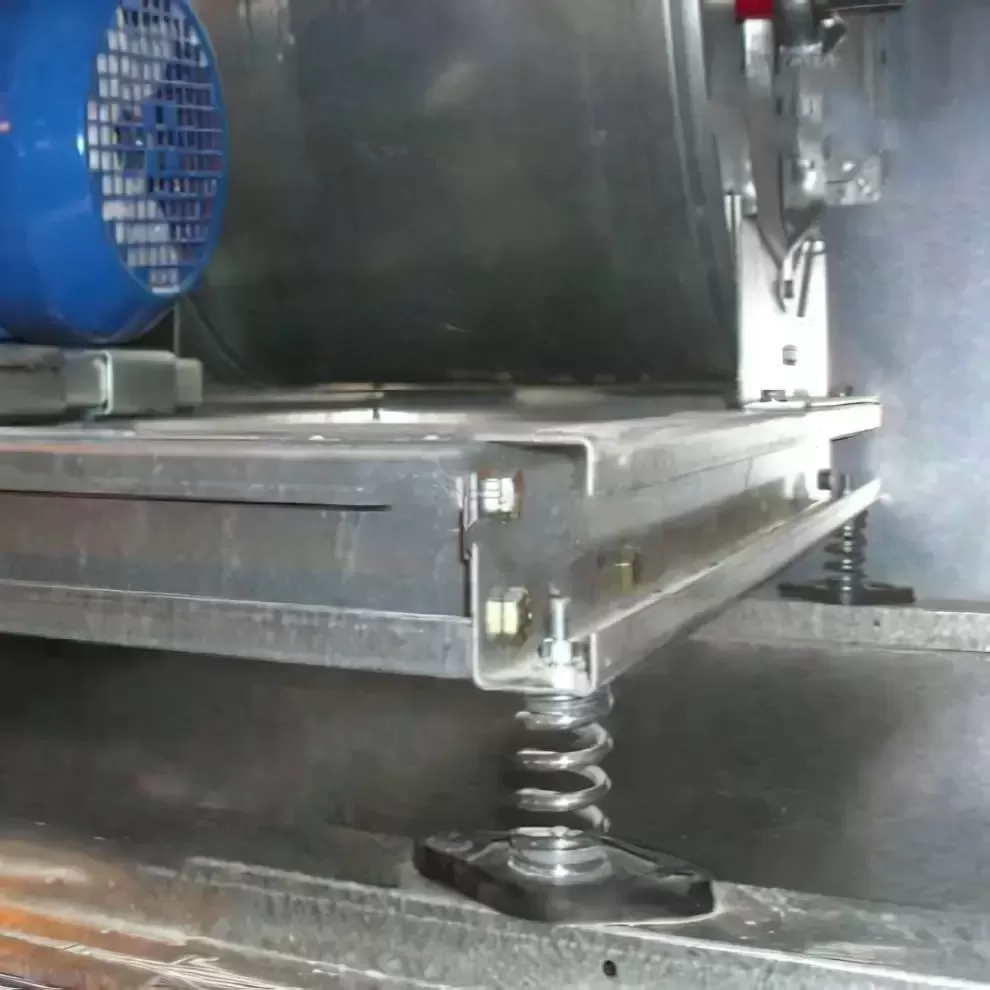

Wibroizolacyjna podkładka sprężysta Decibel AM nadaje się do kontroli drgań o niskiej częstotliwości w maszynach (około 400 obr./min), takich jak:
- Sprężarki powietrza
- Silniki z dwoma cyklami
- Zbieracze wody
- Centrale wentylacyjne itp.
W zależności od ciężaru maszyn zaleca się stosowanie niektórych z następujących modeli AM:
AM (25) dla maszyn o masie jednostkowej od 8 do 25 kg; AM (50) dla maszyn o masie od 20 kg do 50 kg; AM (100) dla maszyn o masie jednostkowej od 40 do 100 kg; AM (150) dla maszyn o masie jednostkowej od 80 do 150 kg.
Krzywa ugięcia obciążenia Decybel AM 25
Dane techniczne
Obciążenie: | 10-25 Kp |
Ugięcie przy maksymalnym obciążeniu: | 25 mm |
Częstotliwość drgań własnych przy maksymalnym obciążeniu: | 3 Hz |
