Zgodność audiometryczna: Jak budować prawdziwie certyfikowane gabinety do badań słuchu

Środowiska badań audiometrycznych są pozornie skomplikowane. Z zewnątrz pomieszczenie do badań słuchu może wydawać się prostym, dobrze izolowanym pudełkiem.

W rzeczywistości zapewnienie zgodności z normami audiometrycznymi stanowi rygorystyczne, interdyscyplinarne wyzwanie, wymagające znajomości akustyki architektonicznej, inżynierii HVAC, kontroli zakłóceń elektromagnetycznych i dostosowania do przepisów.



Dlaczego zgodność z zaleceniami w testach audiologicznych jest kwestią systemową



Nieprzestrzeganie tych zasad pociąga za sobą lawinowe konsekwencje. Niedokładne pomiary progów prowadzą do błędnej diagnozy. Programy ochrony słuchu w miejscu pracy stają się podatne na naruszenia prawne. Kalibracje aparatów słuchowych lub implantów przez producentów tracą na wiarygodności. Dla placówek opieki zdrowotnej i specjalistów medycyny pracy te niedokładności podważają wyniki kliniczne i otwierają drogę do sporów sądowych i kar regulacyjnych.

Przestrzenie audiometryczne nie powinny być traktowane jako dodatek, modyfikowane na późnym etapie budowy za pomocą paneli akustycznych lub drzwi dźwiękoszczelnych. Same panele nie rozwiążą problemu drgań przenoszonych przez konstrukcję, hałasu kanałów HVAC ani problemów z zgodnością pasma oktawowego przy niskich częstotliwościach. Prawdziwa zgodność wymaga zaprojektowania każdej warstwy i systemu pomieszczenia tak, aby harmonijnie ze sobą współgrały.

Celem jest stworzenie solidnych, powtarzalnych i certyfikowalnych środowisk do krytycznych badań słuchu. Każdy podsystem musi być zaplanowany i traktowany jako powiązany element całego stanowiska audiologicznego. Zgodność to kwestia integracji.



Standardy w centrum uwagi: co tak naprawdę oznacza zgodność



Spełnienie standardów badań audiologicznych to wymierna, specyficzna dla danej częstotliwości dyscyplina, zdefiniowana przez rygorystyczne ramy międzynarodowe i krajowe. Każdy standard dotyczy różnych aspektów środowiska testowego, a zgodność z nimi wymaga ścisłego przestrzegania wszystkich. Brzmi to poważnie, bo tak właśnie jest.

ANSI S3.1: Kryteria hałasu otoczenia według pasma częstotliwości

Norma S3.1 Amerykańskiego Narodowego Instytutu Normalizacyjnego (ANSI) stanowi podstawę kontroli hałasu otoczenia w pomieszczeniach do badań audiometrycznych. Definiuje ona maksymalne dopuszczalne poziomy hałasu otoczenia (MPANL) w pasmach oktawowych, zazwyczaj od 125 Hz do 8000 Hz.

Norma ANSI S3.1 nie ogranicza się do stwierdzenia: „Utrzymaj ciszę w pomieszczeniu”. Określa ona limity głośności w pomieszczeniu w określonych pasmach częstotliwości, od 125 Hz (bardzo niskie dźwięki basowe) do 8000 Hz (dźwięki o wysokiej częstotliwości).

Co ważne, nie chodzi o ogólną głośność (jak pojedyncza liczba dB(A)). Zamiast tego, sprawdza każdy zakres częstotliwości osobno, ponieważ różne części badania słuchu wykorzystują różne tony. Jest to szczególnie ważne w przypadku identyfikacji ubytku słuchu przy niskich częstotliwościach.





Na przykład norma ANSI S3.1 dopuszcza jedynie 26 dB SPL przy częstotliwości 125 Hz w kabinach audiometrycznych używanych bez maskowania hałasu przez słuchawki. Jest to znacznie bardziej rygorystyczne niż ogólne normy komfortu akustycznego stosowane w biurach i placówkach opieki zdrowotnej. Pomieszczenie może spełniać normę 30 dBA, a mimo to nie spełniać wymogów normy ANSI S3.1 z powodu nadmiernego hałasu o niskiej częstotliwości generowanego przez systemy HVAC, windy lub wibracje przenoszone przez konstrukcję.

ISO 8253-1 – Procedury audiometryczne i projektowanie pomieszczeń testowych

Międzynarodowy odpowiednik normy ISO 8253-1 określa sposób przeprowadzania testów audiometrycznych tonów czystych oraz warunki środowiskowe. Koncentruje się on nie tylko na hałasie otoczenia, ale także na układzie pomieszczenia, czasie pogłosu, kalibracji sprzętu i położeniu osoby badanej.

Kluczem do normy ISO 8253-1 jest nacisk na powtarzalność. Nawet niewielkie zmiany w akustyce pomieszczenia, takie jak odbicia od ścian w pobliżu badanego obiektu, mogą wpływać na odczuwalne progi o kilka decybeli. Norma podkreśla, że samo pomieszczenie jest częścią systemu pomiarowego, a nie biernym tłem.

OSHA 1910.95 – Wymagania prawne dotyczące narażenia na hałas i jego monitorowania

Z punktu widzenia przepisów norma OSHA 1910.95 nakłada na pracodawców w Stanach Zjednoczonych obowiązek wdrożenia programów ochrony słuchu w przypadku pracowników narażonych na średni poziom hałasu przekraczający 85 dB(A) w ciągu 8-godzinnej zmiany.

Istotną częścią tego programu są badania audiometryczne. Norma nakazuje przeprowadzanie badań podstawowych i corocznych badań kontrolnych z wykorzystaniem pomieszczeń i sprzętu spełniającego wymogi ANSI.

Niespełnienie tych wymagań naraża organizacje na odpowiedzialność, roszczenia pracowników i wezwania, co sprawia, że zgodność z normami audiometrycznymi staje się problemem klinicznym, prawnym i operacyjnym.

Dlaczego całe piętro musi być ciche dla audiologów

Powszechnym błędnym przekonaniem jest to, że osiągnięcie niskiego poziomu decybeli ważonych A (np. 25 A) jest wystarczające do przeprowadzenia badań audiometrycznych. W rzeczywistości analiza szumów w pasmach oktawowych jest niezbędna, ponieważ zakłócenia o niskiej częstotliwości (np. z systemów HVAC lub pobliskich urządzeń przemysłowych) mogą nadal maskować czyste tony. Nawet jeśli szerokie poziomy wydają się akceptowalne.

Jest to szczególnie problematyczne w przypadku identyfikacji łagodnego ubytku słuchu w zakresie 250–1000 Hz, gdzie często występują szumy strukturalne lub środowiskowe. Bez uwzględnienia pełnego spektrum zakłóceń, dokładność testu jest ograniczona.

Precyzyjna aparatura pomiarowa: Typ 1 lub nic

Aby potwierdzić zgodność, należy użyć precyzyjnych mierników poziomu dźwięku typu 1, zdefiniowanych w normie IEC 61672-1 . Przyrządy te zapewniają odczyty w paśmie oktawowym o wysokiej rozdzielczości w wymaganym zakresie częstotliwości i charakteryzują się wąskimi tolerancjami, które są kluczowe dla testów certyfikacyjnych.

Korzystanie z liczników konsumenckich lub liczników typu 2 nie tylko daje mało wiarygodne dane, ale także może unieważniać audyty zgodności lub dokumentację prawną.





Inżynieria konstrukcyjna i akustyczna: wyzwania związane z obudową pomieszczenia



W środowiskach badań audiologicznych, otoczenie pomieszczenia, czyli połączenie ścian, sufitu, podłogi, drzwi i okien, stanowi pierwszą linię obrony przed hałasem z zewnątrz. Jednak standardowe metody konstrukcyjne, nawet te uważane za „wysokiej jakości” w obiektach komercyjnych, często nie spełniają wymagań audiometrycznych.

Pułapki konwencjonalnego budownictwa

Tradycyjne ścianki działowe z płyt gipsowo-kartonowych, sufity podwieszane i standardowe płyty betonowe z reguły nie spełniają norm STC (Sound Transmission Class) wymaganych do osiągnięcia maksymalnego dopuszczalnego poziomu hałasu otoczenia (MPANL) wymaganego przez normę ANSI S3.1.

Nawet jeśli takie konstrukcje uzyskują na papierze wysokie wskaźniki STC, to upływ prądu o niskiej częstotliwości i drgania przenoszone przez konstrukcję wciąż stanowią zagrożenie dla ich zgodności.

Stanowi to problem w przypadku budynków wielofunkcyjnych, takich jak szpitale, uniwersytety i ośrodki medyczne, w których urządzenia mechaniczne lub ruch pieszy generują stały hałas o niskiej częstotliwości.

Projektowanie zgodne z STC nie wystarczy

Projektowanie z minimalnym STC 55 lub wyższym stanowi punkt odniesienia dla kabin i pomieszczeń audiologicznych, ale STC to wartość złożona, która niedoszacowuje wydajności w zakresie niskich częstotliwości. Badania audiometryczne są jednak najbardziej wrażliwe na hałas w zakresie 125–500 Hz, a dokładnie tam, gdzie tradycyjne zestawy ścienne sprawdzają się najsłabiej.

Aby właściwie rozwiązać ten problem, konieczne jest zastosowanie zasady masa-powietrze-masa, wielowarstwowych konfiguracji płyt gipsowo-kartonowych oraz oddzielnych zespołów ściennych. Muszą one zostać zintegrowane już na wczesnym etapie projektowania, ponieważ przeróbki konstrukcyjne po zakończeniu budowy mogą być zbyt kosztowne i uciążliwe.

Ścieżki oskrzydlające i dźwięk przenoszony przez konstrukcję: ukryte zagrożenie

Nawet w przypadku ścian i sufitów o wysokiej wytrzymałości, hałas może ominąć główną powłokę dźwiękochłonną poprzez ścieżki boczne. Są to pośrednie drogi przenoszenia hałasu, takie jak kanały wentylacyjne, wnęki sufitowe lub wspólne elementy konstrukcyjne, które przenoszą dźwięk z sąsiednich pomieszczeń.

Równie niepokojące są mostki wibracyjne : sztywne połączenia konstrukcyjne, które umożliwiają przedostawanie się dźwięku przenoszonego przez konstrukcję do pomieszczenia, zwłaszcza z systemów HVAC lub instalacji mechanicznych na dachu. Wibracje te mogą przenosić się przez betonowe płyty lub stalowe konstrukcje i ponownie promieniować wewnątrz pomieszczenia testowego, zaburzając wyniki audiometryczne nawet w dobrze izolowanych pomieszczeniach.

Właściwe wymagania dotyczące łagodzenia skutków:

• Podłogi pływające lub konstrukcje płyt izolowanych
• Punkty załamania akustycznego w konstrukcji stalowej lub drewnianej
• Mocowania antywibracyjne do instalacji budowlanych i mechanicznych

Drzwi i okna: najsłabsze ogniwa w powłoce

Niezależnie od tego, jak solidna jest konstrukcja ściany, drzwi i okna pozostają głównymi elementami podatnymi na uszkodzenia. Drzwi dźwiękoszczelne z odpowiednimi uszczelkami akustycznymi, progami opuszczanymi i uszczelkami magnetycznymi są niezbędne. Są one jednak skuteczne tylko wtedy, gdy zostaną zamontowane bez szczelin lub sztywnych połączeń, które mogłyby ponownie tworzyć ścieżki boczne.

Podobnie okna akustyczne, często niezbędne do obserwacji, muszą być wyposażone w podwójne szyby zespolone z laminowanym szkłem i hermetyczne ramy, najlepiej w układzie przesuniętym, aby zakłócić bezpośrednie ścieżki transmisji.

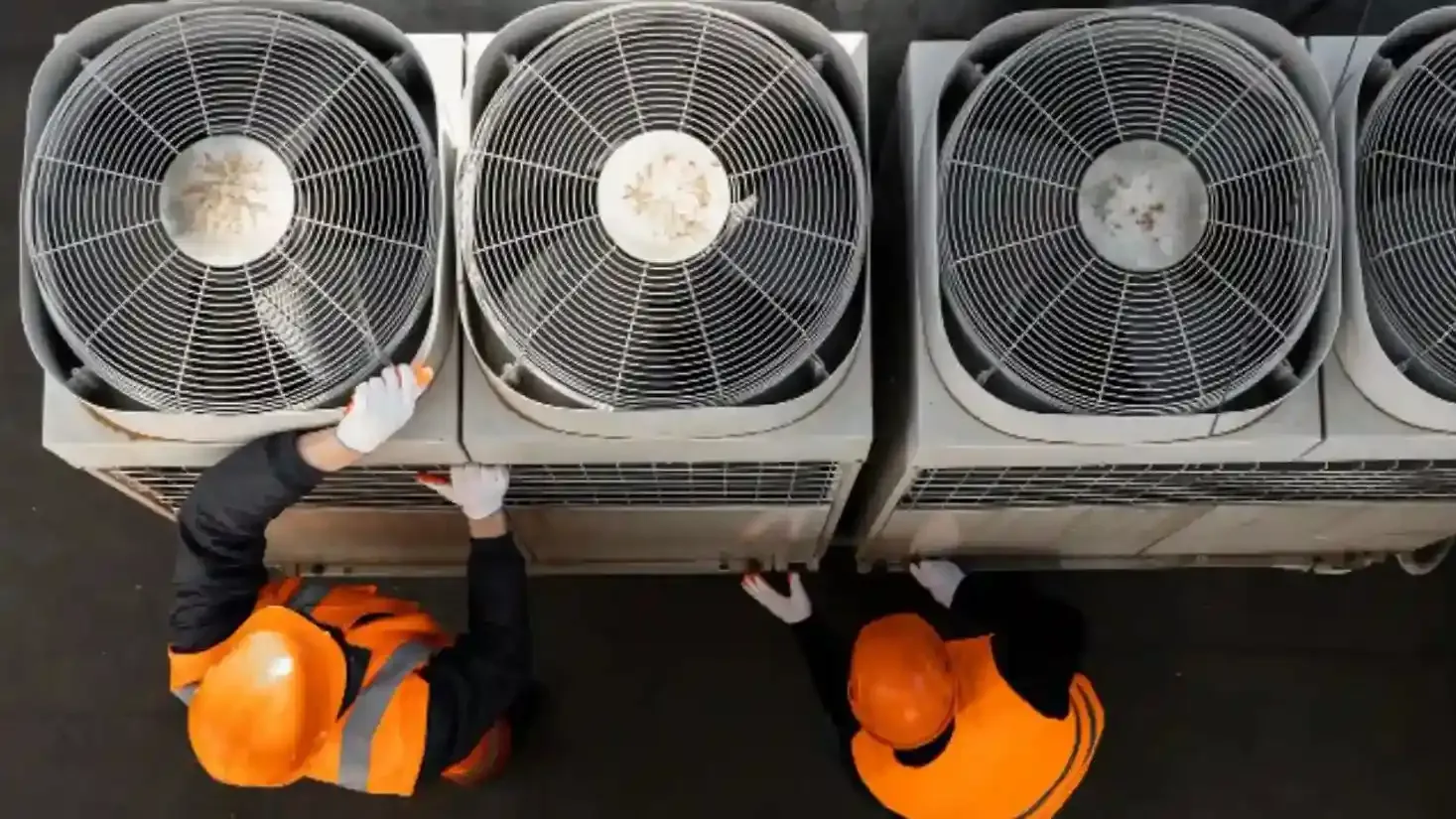

Systemy HVAC: Cichy sabotażysta



Nie da się zapewnić odpowiednich warunków testowania i pracy bez wentylacji. Ale to ukrywa problemy…

Nawet w starannie zaprojektowanych pomieszczeniach audiologicznych, niezgodne z normami systemy HVAC mogą sprawić, że całe środowisko testowe będzie niesprawne. O ile poziom hałasu otoczenia może spełniać wymagania, gdy systemy mechaniczne są nieaktywne, o tyle w momencie uruchomienia systemów HVAC warunki te często ulegają załamaniu.

W rezultacie: obniżona dokładność testów, niezadowolenie pacjentów i potencjalna odpowiedzialność prawna.

Jak hałas HVAC podważa zgodność z przepisami

Sale audiologiczne wymagają wyjątkowo niskiego poziomu hałasu otoczenia, szczególnie w krytycznych pasmach oktawowych od 125 Hz do 8000 Hz, zgodnie z normą ANSI S3.1. Niestety, systemy HVAC należą do najbardziej uporczywych źródeł hałasu, generując zarówno hałas przenoszony drogą powietrzną (turbulencje, buczenie wentylatorów, rezonans kanałów), jak i drgania przenoszone przez konstrukcję (dudnienie mechaniczne przenoszone kanałami lub ramami budynków).

Nawet drobne niedopatrzenia projektowe, takie jak zbyt małe kanały, ciasne zakręty lub słabo izolowane jednostki przetwarzania powietrza, mogą powodować powstawanie niskoczęstotliwościowych buczeń lub impulsów ciśnienia przekraczających maksymalne dopuszczalne poziomy hałasu otoczenia (MPANL) w jednym lub kilku pasmach, co w efekcie unieważnia warunki testu.

Hałas przenoszony przez kanały i drgania mechaniczne

Kanały zachowują się jak falowody akustyczne. Bez odpowiedniej obróbki przenoszą hałas wentylatorów, turbulencje ciśnienia i ulatniają się przez pomieszczenie. Drgania z wentylatorów, agregatów chłodniczych lub urządzeń dachowych mogą przenosić się do sali audiologicznej, jeśli nie zostaną mechanicznie odizolowane.

Częstym błędem jest podłączanie sztywnych kanałów bezpośrednio do obudowy pomieszczenia testowego lub montowanie wentylatorów bez podkładek izolacyjnych. Powoduje to powstawanie mostków wibracyjnych, które przenoszą hałas do pomieszczenia, nawet jeśli ścieżki dźwięku w powietrzu są dobrze kontrolowane.

Taktyki projektowe zapewniające zgodność z przepisami HVAC

Osiągnięcie ciszy w systemach HVAC to kwestia interwencji inżynieryjnej. Oto kluczowe strategie minimalizacji hałasu stosowane w projektowaniu pomieszczeń audiometrycznych zgodnych z normami:

• Wkładki akustyczne: Montaż wkładek pochłaniających (zazwyczaj z włókna szklanego lub kompozytów piankowych) w kanałach wentylacyjnych znacząco redukuje odbicia średnich i wysokich częstotliwości, obniżając ogólny poziom mocy akustycznej. Długość i gęstość wkładki muszą być określone na podstawie docelowej tłumienności wtrąceniowej na pasmo oktawowe.
• Tłumiki kanałowe (tłumiki): Tłumiki kanałowe umieszczone przed pomieszczeniem testowym filtrują hałas wentylatorów mechanicznych i turbulencje ciśnienia, zanim dotrą one do pomieszczenia. Kluczowe parametry obejmują statyczny spadek ciśnienia, tłumienność wtrąceniową i krzywe charakterystyki częstotliwościowej. Muszą one zostać zaprojektowane, a nie oszacowane.
• Mocowania pływające wentylatorów i central wentylacyjnych: Odsprzęgnięcie urządzeń HVAC od konstrukcji budynku za pomocą izolatorów sprężynowych zapobiega przedostawaniu się drgań mechanicznych do wnętrza obudowy architektonicznej. Jest to niezbędne do redukcji hałasu o niskiej częstotliwości, zwłaszcza poniżej 250 Hz.
• Elastyczne przejścia kanałów: Pomiędzy dyfuzorem końcowym a sztywnym kanałem należy zastosować elastyczny łącznik akustyczny w celu odizolowania drgań przenoszonych przez konstrukcję. Przerywa to ciągłość ścieżek hałasu, zapewniając jednocześnie przepływ powietrza.
• Przepływ powietrza o niskiej prędkości i większe kanały: Hałas rośnie wykładniczo wraz z prędkością. Kanały o większej średnicy umożliwiają niższe prędkości powietrza, co znacząco redukuje hałas turbulentny. Prędkość docelowa <2,5 m/s w urządzeniach końcowych jest typowa w projektach audiometrycznych.

Wyważanie przepływu powietrza przy zachowaniu ograniczeń hałasu

Istnieje bezpośredni konflikt między zapotrzebowaniem na wentylację (wymiany powietrza na godzinę) a zgodnością z normą MPANL. Większy przepływ powietrza zazwyczaj oznacza większy hałas. To właśnie na tym zarabiają konsultanci akustyki HVAC: dostosowując wydajność systemu, aby uzyskać równowagę między komfortem termicznym, jakością powietrza w pomieszczeniu i kontrolą hałasu.

Symulacje obliczeniowej mechaniki płynów (CFD) i modelowanie akustyczne są często niezbędne do identyfikacji punktów ryzyka i optymalizacji przebiegu kanałów, rozmieszczenia tłumików i doboru wentylatorów przed rozpoczęciem budowy. Modernizacje po zakończeniu budowy rzadko są skuteczne i zazwyczaj droższe.





Projektowanie zgodne z przepisami od pierwszego dnia



W przypadku środowisk badań audiologicznych , zgodność z przepisami musi być uwzględniana od samego początku. Modernizacja w celu zapewnienia zgodności, szczególnie w placówkach opieki zdrowotnej lub instytucjonalnych, jest uciążliwa i kosztowna, a często nie pozwala w pełni wyeliminować wad systemowych, które zostały uwzględnione w strukturze na wczesnych etapach projektowania.

Zamiast tego, patrząc na pomieszczenia audiometryczne przez pryzmat inżynierii systemów, gdzie architektura, akustyka, HVAC i przebieg prac klinicznych są zintegrowane od pierwszego dnia, można tworzyć środowiska spełniające standardy, zapewniające długoterminową niezawodność kliniczną i spokój ducha wynikający z przepisów.

Dlaczego wczesna integracja ma znaczenie

Kontrola hałasu jest często traktowana jako kwestia „wyposażenia”. Jednak w przypadku przestrzeni audiometrycznych kluczowe parametry akustyczne i mechaniczne muszą zostać uwzględnione w podstawowym zarysie projektu, począwszy od najwcześniejszego etapu koncepcyjnego.

Zaangażowanie konsultantów ds. akustyki i inżynierów systemów budowlanych przed opracowaniem projektu koncepcyjnego lub etapu RIBA 2 umożliwia:

• Właściwe strefowanie obszarów testowych z dala od zewnętrznych źródeł hałasu lub sprzętu mechanicznego
• Strukturalnie odseparowane obudowy pomieszczeń
• Modelowanie predykcyjne hałasu w celu kierowania orientacją pomieszczeń i planowaniem sąsiedztwa
• Koordynacja zabudowy ścian i podłóg w celu spełnienia określonych wymagań STC (klasy transmisji dźwięku)

Dzięki proaktywnemu podejściu można uniknąć typowych konfliktów pomiędzy zamierzeniami architektonicznymi a wymaganiami dotyczącymi wydajności.

Rola modelowania predykcyjnego

Narzędzia takie jak BIM (Building Information Modelling) i oprogramowanie do symulacji akustycznej (np. INSUL, CadnaA, Odeon) umożliwiają inżynierom:

• Symulowanie poziomów hałasu otoczenia w pasmach oktawowych w oparciu o dane rzeczywiste
• Przetestuj konfiguracje systemów mechanicznych przed zakupem
• Identyfikuj i eliminuj ścieżki flankujące w środowiskach wirtualnych
• Przewiduj zgodność z normami ANSI S3.1 i ISO 8253-1 jeszcze przed narysowaniem ścian, nie mówiąc już o ich zbudowaniu.

Modele te stają się częścią dokumentacji projektowej, służąc jako dowód zgodności i wspomagając decyzje dotyczące architektury i MEP (mechanika, elektryka i hydraulika) przez cały cykl życia projektu.

Przepływ pracy oparty na zgodności

W projektach zgodnych z najlepszymi praktykami kwestia zgodności nie jest delegowana do wykonawców ani rozwiązywana w ostatniej chwili. Jest ona wpisana w plan realizacji projektu:

• Etap 0–1 (Definicja strategiczna/Przygotowanie): Zdefiniuj wymagania dotyczące wykonania testu słuchu w opisie projektu. Ustal standardy bazowe, takie jak ANSI S3.1 lub ISO 8253-1.
• Etap 2 (projekt koncepcyjny): Przeprowadzenie wstępnego modelowania akustycznego i HVAC. Wstępny wybór materiałów akustycznych i docelowych parametrów izolacji.
• Etap 3 (Koordynacja przestrzenna): Koordynacja projektów obudowy z instalacjami budynku. Potwierdzenie układu pomieszczeń minimalizującego narażenie na hałas zewnętrzny.
• Etap 4–5 (Projekt techniczny/produkcja): Określ przetestowane i sprawdzone drzwi, panele, tłumiki HVAC i mocowania antywibracyjne. Dostosuj proces zaopatrzenia do zweryfikowanych danych dotyczących wydajności.

W momencie przybycia wykonawcy na miejsce nie powinno być już żadnych wątpliwości co do kryteriów zgodności, celów wydajnościowych ani wymaganych procedur testowania i uruchamiania.

Standardy badań audiologicznych są surowe, a poprawki wprowadzane po ich wdrożeniu często okazują się nieskuteczne. Systemowy, zorientowany na zgodność proces pracy, oparty na wczesnym etapie modelowania i współpracy interdyscyplinarnej, to jedyna niezawodna droga do środowisk audiologicznych o wysokiej precyzji.
