Rola żaluzji akustycznych w systemach wentylacji przemysłowej

W zakładach przemysłowych zachodzi pewnego rodzaju balansowanie, o którym być może nie słyszałeś. Muszą znaleźć sposób na utrzymanie efektywnego przepływu powietrza w systemach wentylacyjnych, kontrolując jednocześnie hałas wytwarzany przez te systemy. W tym sensie wydajne systemy HVAC, generatory i szyby wentylacyjne poruszają decybele dokładnie tak samo, jak poruszają powietrze.

To zanieczyszczenie hałasem musi być kontrolowane, aby uniknąć ryzyka niezgodności i przecieku do innych budynków i przestrzeni. Istnieje rozwiązanie tego trudnego zadania, a nazywa się ono żaluzjami akustycznymi. Pozwalają one filtrować hałas, ale nie zaburzają przepływu powietrza.



Dlaczego wentylacja przemysłowa potrzebuje kontroli akustycznej



Nie ma sposobu, aby uniknąć systemów wentylacji mechanicznej w środowiskach przemysłowych. Są one niezbędne do utrzymania jakości powietrza, zapobiegania przegrzaniu maszyn i zapewnienia odpowiednich warunków pracy dla osób w tych przestrzeniach. Można je znaleźć wszędzie: od zakładów produkcyjnych po infrastrukturę energetyczną. Utrzymanie i konserwacja to oczywiste koszty, ale nadmierny hałas jest często ukrytym lub niedocenianym aspektem wentylacji.

Hałas z wentylatorów, kanałów, otworów wydechowych i systemów HVAC może znacząco zanieczyścić przestrzenie przemysłowe. Jeśli nie zostaną sprawdzone, mogą naruszać lokalne limity regulacyjne, wpływać na samopoczucie pracowników i zakłócać spokój sąsiednich społeczności.

Rozwiązaniem są żaluzje akustyczne . Są one specjalnie zaprojektowane, aby zrównoważyć wymagania dotyczące przepływu powietrza z redukcją hałasu. Dzięki nim obiekty mogą utrzymać odpowiednią wydajność wentylacji i kontrolować dźwięk do bezpiecznych poziomów.





Czym są żaluzje akustyczne?

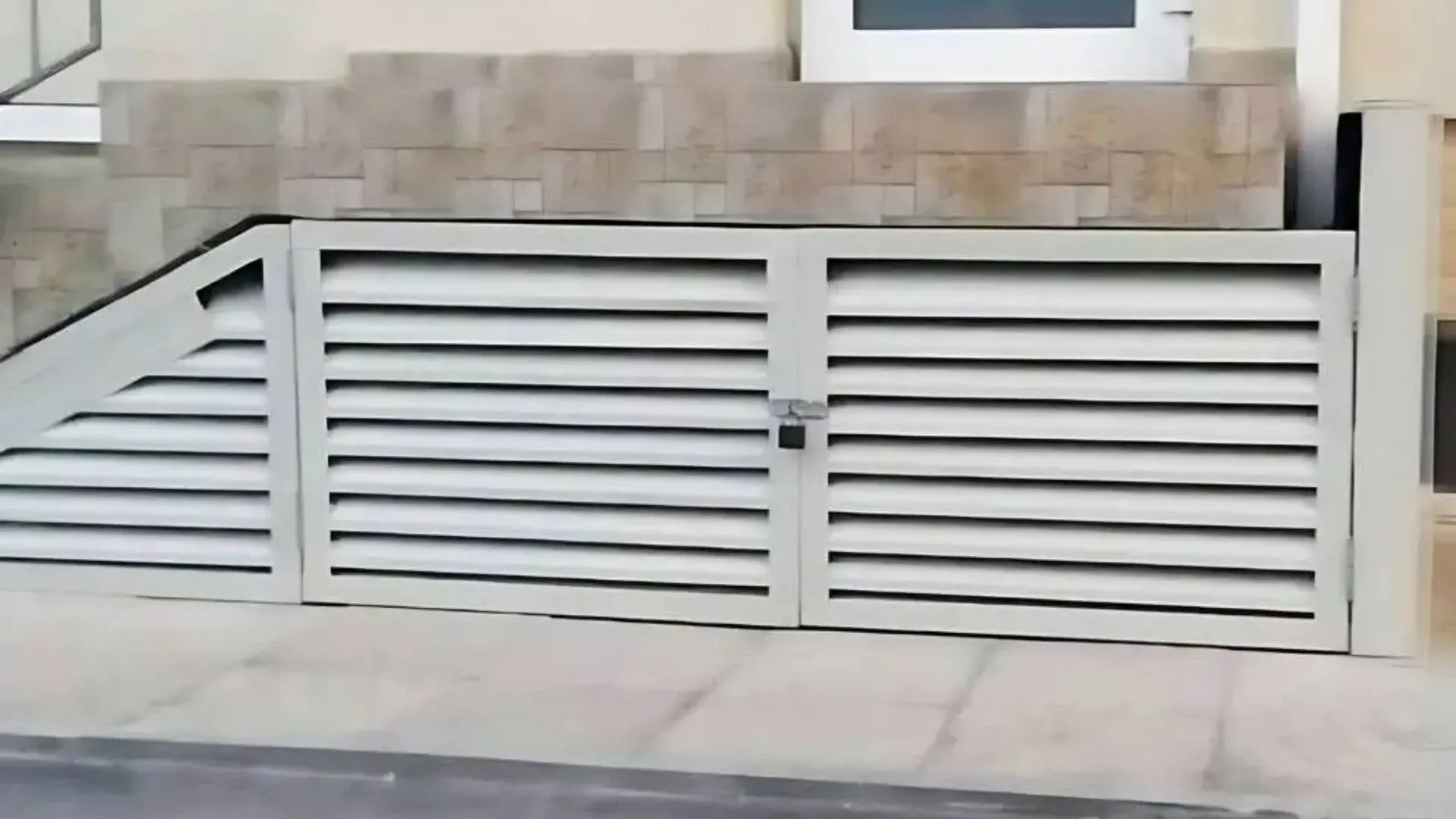

Jeśli jesteś inżynierem żaluzji, to dość łatwo zrozumieć, czym one są. Dla wszystkich innych są to specjalnie zaprojektowane komponenty, które są dodawane do systemów wentylacyjnych albo na początku (żaluzje wlotu powietrza), albo na końcu (żaluzje wylotu powietrza) systemu wentylacyjnego. Znacznie redukują one transmisję dźwięku, ponieważ są zbudowane z materiałów pochłaniających i wykorzystują szczególną geometrię, która zakłóca i rozprasza hałas unoszący się w powietrzu. Żaluzje akustyczne nie stoją na drodze przepływu powietrza; przerywają hałas.

Standardowe żaluzje oferują niewielki lub żaden opór falom dźwiękowym. Nie mogą skutecznie powstrzymać hałasu przed swobodnym przedostawaniem się do innych przestrzeni. Akustyczne żaluzje są zbudowane z perforowanych przegród, wypełnienia akustycznego i ocynkowanej obudowy stalowej lub aluminiowej. Dokładnie te dodatkowe elementy pochłaniają hałas.

Jeśli zwiedzasz fabrykę, możesz znaleźć żaluzje akustyczne w pomieszczeniach generatorów, agregatach chłodniczych, systemach HVAC, kotłowniach i innych instalacjach przemysłowych, w których wentylacja mechaniczna jest niezbędna, ale emisja hałasu musi być zminimalizowana. Żaluzje akustyczne są krytyczną częścią strategii przemysłowej izolacji akustycznej .





Gdzie stosuje się żaluzje akustyczne?



Żaluzje akustyczne są niezbędne w sektorach, w których wymagana jest duża wydajność wentylacji i ciągła praca urządzeń.

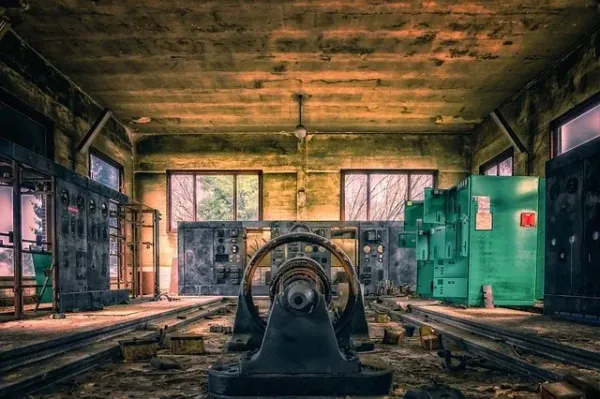

Pomieszczenia generatorów i kotłowni

Intensywny hałas o niskiej częstotliwości i znaczne ciepło są dość częste w tego typu przestrzeniach. Przegrzanie i dyskomfort pracowników to główne zagrożenia, które należy rozwiązać i unikać za wszelką cenę. Kratki akustyczne pomagają ograniczyć hałas zarówno w punktach wlotu, jak i wylotu powietrza, zapobiegając rozprzestrzenianiu się dźwięku do sąsiednich obszarów lub na zewnątrz.

Pomieszczenia HVAC i instalacje dachowe

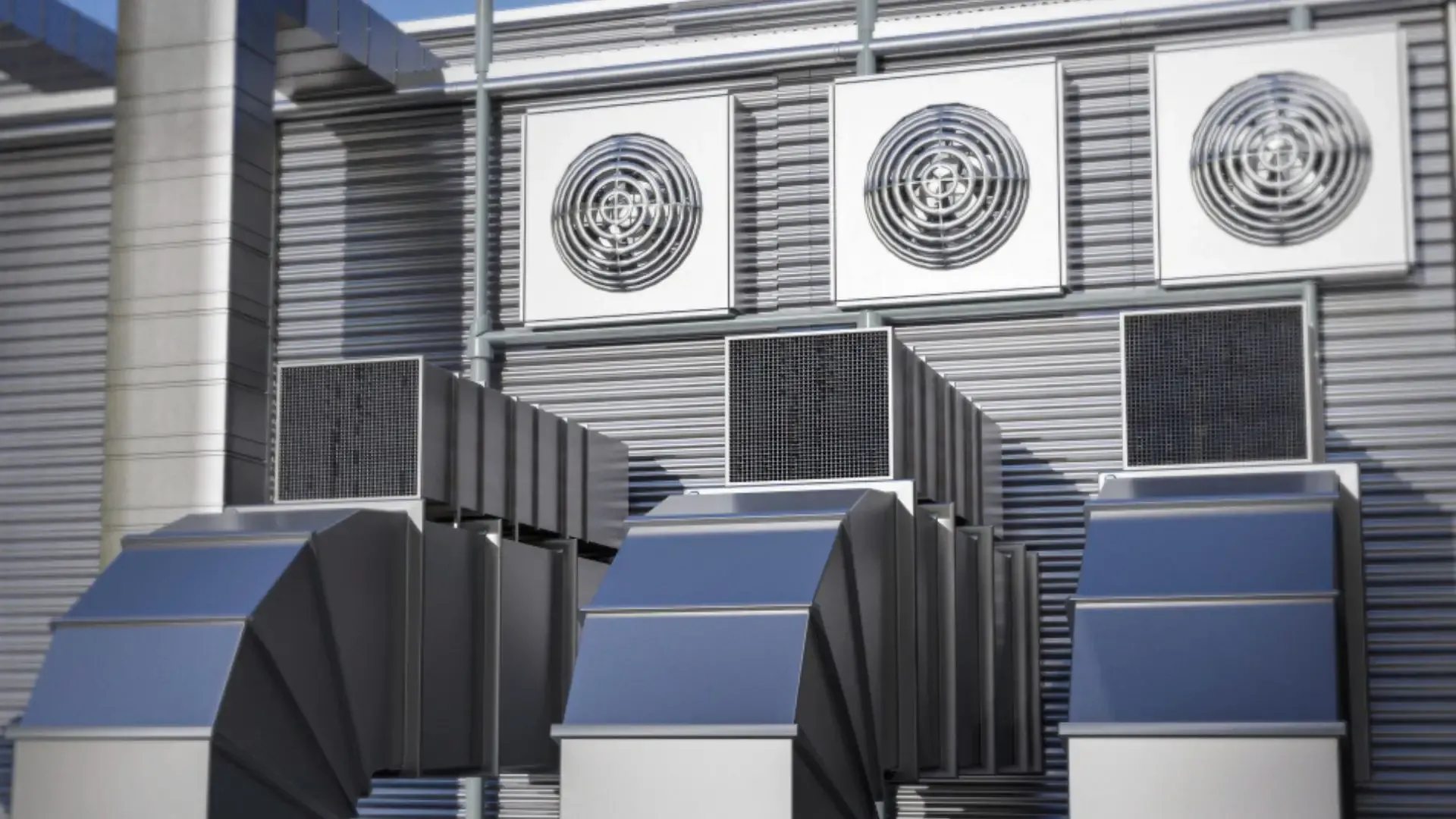

Systemy HVAC są absolutnie potrzebne, ale wytwarzają dużo hałasu mechanicznego otoczenia. Często są instalowane na dachach lub w pobliżu pięter biurowych i stref mieszkalnych. I nic dziwnego, ponieważ to właśnie te przestrzenie wymagają kontroli klimatyzacji. Żaluzje akustyczne mogą zmniejszyć wyciek hałasu otoczenia bez zakłócania wydajności chłodzenia.

Centra danych, elektrownie i podstacje

W obiektach o wysokim poziomie bezpieczeństwa i wysokiej wydajności systemy wentylacyjne muszą obsługiwać chłodzenie sprzętu, utrzymując jednocześnie ścisłe progi hałasu. Wpływ akustyczny tego sprzętu jest znaczący. Zewnętrzne wentylatory, kanały wlotowe i otwory wentylacyjne mogą emitować hałas na poziomie od 65 do 85 dB w odległości 1 metra, czasami wyższy w obiektach centrów danych pozbawionych odpowiedniej obróbki akustycznej.

Kratki akustyczne zapobiegają uciążliwemu hałasowi wentylatorów i transformatorów w pomieszczeniach socjalnych i na sąsiednich posesjach.





Zakłady chemiczne i zakłady produkcyjne

Oprócz hałasu i niebezpieczeństw przegrzania, wentylacja w tego typu środowiskach musi uwzględniać toksyczne i żrące opary, które muszą zostać usunięte z obiektu. Procesy w tych obiektach często obejmują systemy ciśnieniowe i wentylację o wysokim przepływie.

Żaluzje akustyczne redukują hałas procesowy, a jednocześnie pozwalają na bezpieczne odprowadzanie oparów i ciepła, dlatego wybór materiału (stal nierdzewna lub ocynkowana) jest kluczowy.

Modernizacja istniejących systemów

Ponieważ żaluzje akustyczne są najczęściej instalowane na początku lub na końcu systemu wentylacyjnego, można je modernizować przy minimalnych zmianach konstrukcyjnych. Dzięki temu są opłacalną opcją dla starszych budynków przemysłowych, w których łagodzenie hałasu nie było częścią pierwotnego projektu. Jednak aby uzyskać najlepsze rezultaty, obróbka akustyczna systemu wentylacyjnego musi być częścią procesu planowania w fazie architektonicznej nowych budynków.



Jak działają żaluzje akustyczne?

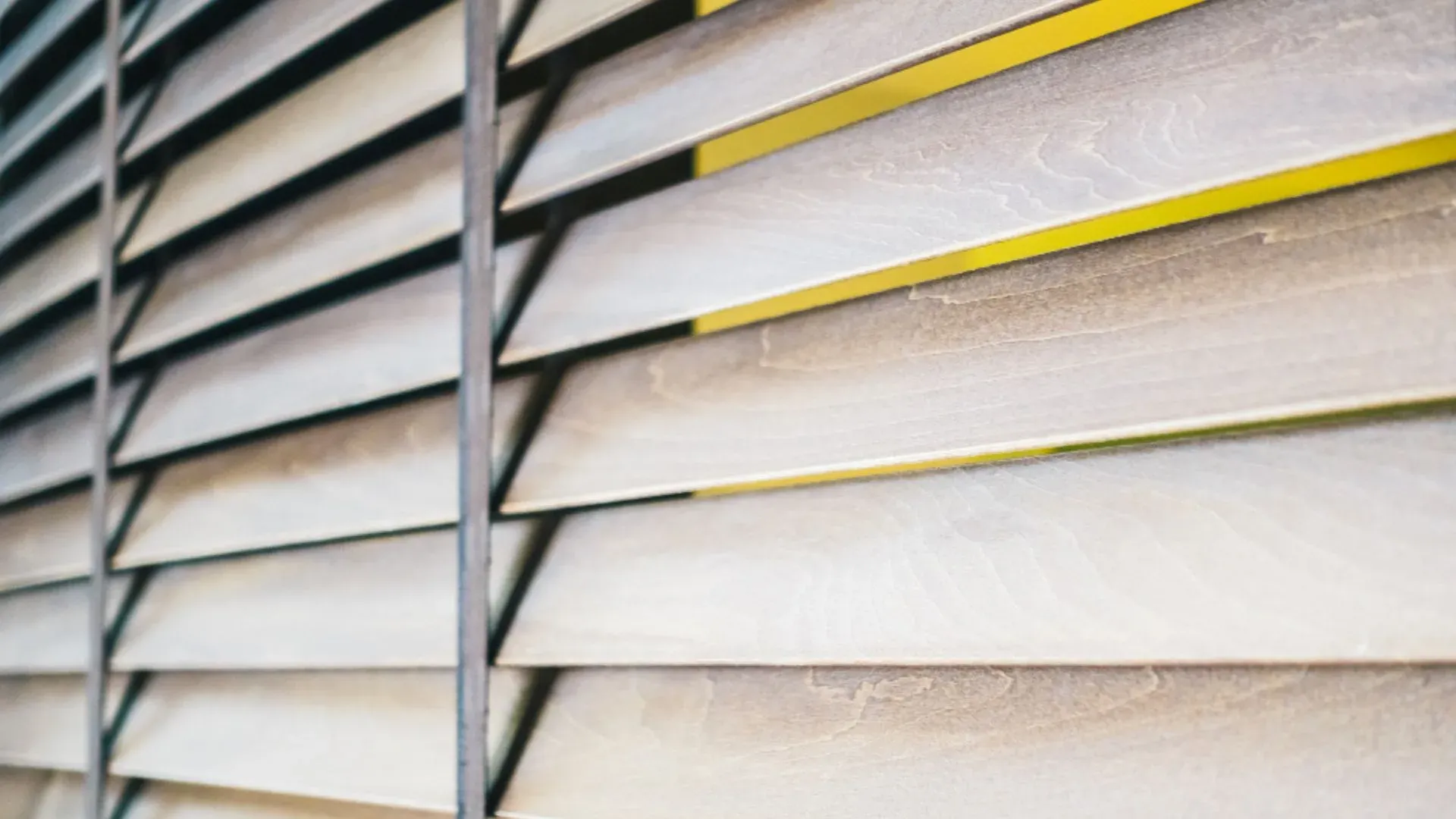

Żaluzje akustyczne łagodzą hałas w powietrzu. Pochłaniają dźwięk lub go odbijają. Gdy powietrze przepływa przez łopatki żaluzji, materiał akustyczny, taki jak wełna mineralna, pochłania część energii dźwiękowej. Bezpośrednie fale dźwiękowe są trudne do zatrzymania, dlatego żaluzja akustyczna ma specjalną geometrię kątową, która przekierowuje fale. Geometria łopatek odgrywa kluczową rolę w wydajności. Zmienne, takie jak głębokość, kąt i odstęp między łopatkami, wpływają zarówno na wydajność przepływu powietrza, jak i tłumienie wtrąceniowe (miarę tego, jak bardzo hałas jest redukowany przez żaluzję).

Ocynkowane stalowe lub perforowane metalowe tace zawierają materiał akustyczny wewnątrz żaluzji. Te metalowe struktury są perforowane, aby przepływ powietrza nie był blokowany. Materiał pochłaniający zamienia fale dźwiękowe na ciepło niskiej jakości dzięki tarciu między włóknami.





Akt równowagi nadal musi zostać wykonany. Im bardziej pochłaniająca akustycznie jest żaluzja, tym bardziej ogranicza przepływ powietrza. To zmniejsza ciśnienie powietrza podczas jego przepływu przez żaluzję. Musi to być delikatnie zrównoważone, aby uniknąć przeciążenia systemu wentylacyjnego lub chłodzonych przez nią maszyn.

W przypadku żaluzji akustycznych kluczowe znaczenie mają rozmiar i umiejscowienie:

• Gdyby było za małe, opór powietrza byłby większy.
• Jeśli umieścisz go nieprawidłowo, nie wytłumi on wystarczająco hałasu.

Ponieważ ta decyzja wymagała głębokiego zrozumienia konkretnego przypadku, inżynierowie często używają Computational Fluid Dynamics do modelowania i symulowania przepływu powietrza i wydajności systemu wentylacyjnego z myślą o żaluzjach akustycznych. W ten sposób mogą mieć dokładny model tego, co, gdzie i jak umieścić, aby odizolować hałas i utrzymać nienaruszony przepływ powietrza.



Zalety żaluzji akustycznych



Korzyści są mierzalne zarówno pod względem wydajności operacyjnej, jak i odpowiedzialności za środowisko. Jeśli nie zostaną poddane obróbce, punkty wlotu i wylotu powietrza wytwarzają hałas, który przenika do otaczających przestrzeni, wpływając na wydajność pracowników.

Dlaczego? Ponieważ długotrwałe narażenie na hałas o poziomie powyżej 85 dB może powodować utratę słuchu, zmęczenie i obniżoną sprawność poznawczą. Poprawa komfortu i zdrowia pracowników jest niezbędna. Dobrze zaprojektowane żaluzje akustyczne znacznie tłumią ten przenoszony drogą powietrzną hałas, często osiągając wartości tłumienia wtrąceniowego od 15 do 30 dB, w zależności od konfiguracji.

Kolejnym czynnikiem są przepisy:

• Wiele organów planowania, agencji ochrony środowiska oraz przepisów dotyczących zagospodarowania przestrzennego może nakładać kary pieniężne za przekroczenie progów hałasu otoczenia, nawet o kilka dB.
• Żaluzje akustyczne pomagają zachować zgodność z ogólnoświatowymi normami bezpieczeństwa i higieny, takimi jak przepisy OSHA w USA i norma ISO 11690 na arenie międzynarodowej.
• Normy te nie tylko określają maksymalne poziomy narażenia, ale także zalecają strategie architektoniczne mające na celu ochronę pracowników i okolicznych społeczności.





Jakie kwestie należy wziąć pod uwagę przy projektowaniu żaluzji akustycznych?



Zrównoważenie wydajności przepływu powietrza z efektywnym tłumieniem dźwięku ma wiele aspektów, które należy wziąć pod uwagę. Jednym z kluczowych parametrów jest współczynnik powierzchni swobodnej (FAR). Jest to proporcja otwartej przestrzeni w żaluzji, która umożliwia przepływ powietrza. Jeśli współczynnik FAR jest wysoki, przepływ powietrza jest maksymalizowany, ale wydajność akustyczna zostanie zmniejszona i odwrotnie - mniejszy współczynnik FAR, lepsze tłumienie hałasu, ale ograniczony przepływ powietrza.

Ponieważ duża część żaluzji jest instalowana na dachach lub fasadach i jest narażona na działanie warunków atmosferycznych, wiele obiektów bierze pod uwagę ochronę przed wodą. Żaluzje przeciwdeszczowe są specjalnie zaprojektowane, aby odbijać opady deszczu i zapobiegać gromadzeniu się wilgoci wewnątrz bez uszczerbku dla wentylacji. W miejscach narażonych na działanie czynników atmosferycznych lub w wilgotnym klimacie ta funkcja stanowi zabezpieczenie przed awarią sprzętu i kosztami konserwacji.

Aby zaprojektować odpowiednią żaluzję akustyczną, która tłumi hałas i jednocześnie umożliwia maksymalizację przepływu powietrza, lepiej jest użyć danych o wydajności lub oprogramowania symulacyjnego. Takie podejście zapewnia, że zarówno wydajność wentylacji, jak i kontrola hałasu spełniają specyfikacje projektu i lokalne standardy zgodności.
