Projektowanie efektywnych obudów akustycznych dla maszyn przemysłowych

Poziomy dźwięku w środowiskach przemysłowych często przekraczają dopuszczalne poziomy z powodu ciągłej pracy ciężkiego sprzętu, takiego jak sprężarki, chłodziarki, generatory i maszyny tnące. Sprzęt ten często wytwarza poziomy dźwięku przekraczające 85 decybeli (A). dB(A) to ważona skala decybeli, która odzwierciedla wrażliwość ludzkiego ucha na różne częstotliwości, co czyni ją bardziej przydatną w ocenie, jak dźwięk jest odbierany i jakie potencjalne zagrożenie ze sobą niesie.

Długotrwałe narażenie na poziom dźwięku powyżej 85 dB(A) jest uważane za niebezpieczne dla naszego słuchu. Przy 90 dB(A) niechronione narażenie nie powinno przekraczać 8 godzin dziennie. Dozwolony czas narażenia zmniejsza się o połowę na każde 3 dB(A) wzrostu. Utrata słuchu wywołana hałasem (NIHL) może być wynikiem długotrwałego narażenia na hałas. Jest to trwały i nieodwracalny stan spowodowany uszkodzeniem komórek włoskowatych ślimaka ucha wewnętrznego.

Efekty fizjologiczne wykraczają poza słuch. Przewlekłe narażenie na hałas zostało naukowo powiązane z wyższym poziomem kortyzolu, zwiększonym ciśnieniem krwi, wyczerpaniem i osłabionym układem odpornościowym. Zarządzanie hałasem jest krytyczne w sektorach, w których cenione jest bezpieczeństwo operacyjne i zatrzymanie personelu. Instalowanie obudów akustycznych wokół urządzeń emitujących hałas jest jedną z najprostszych i najskuteczniejszych technik obniżania szkodliwego narażenia u źródła.



Presja regulacyjna i wymagania zgodności



Globalne normy bezpieczeństwa pracy nakładają ścisłe limity narażenia na hałas w miejscu pracy. Przepisy te mają na celu ochronę słuchu pracowników, egzekwowanie bezpiecznych warunków pracy i pociągnięcie pracodawców do odpowiedzialności. Kluczowe ramy obejmują:

Unia Europejska - Zgodnie z dyrektywą 2003/10/WE pracodawcy muszą:

• Podejmij działania, gdy dzienne lub tygodniowe narażenie na hałas osiągnie 85 dB(A).
• Upewnij się, że po uwzględnieniu środków ochrony słuchu narażenie nigdy nie przekroczy 87 dB(A).
• Po przekroczeniu tych progów należy wdrożyć środki takie jak wygłuszenie, izolacja lub kontrola harmonogramu.

Zjednoczone Królestwo – Zgodnie z przepisami dotyczącymi kontroli hałasu w miejscu pracy , dostosowanymi do prawa UE:

• Dolna wartość działania ekspozycji: 80 dB(A).
• Górna granica ekspozycji: 85 dB(A) — pracodawcy muszą ograniczyć ekspozycję lub zapewnić środki ochrony osobistej.
• Wartość graniczna narażenia: 87 dB(A), uwzględniająca ochronę słuchu - nie może zostać przekroczona.

Stany Zjednoczone (Administracja Bezpieczeństwa i Higieny Pracy) - Zgodnie z OSHA 29 CFR 1910.95 :

• Dopuszczalny limit narażenia (PEL) wynosi 90 dB(A) w ciągu 8-godzinnej zmiany.
• Poziom działania wynosi 85 dB(A), co powoduje uruchomienie programów ochrony słuchu, monitorowania i szkoleń.

Niedopełnienie tych norm może skutkować grzywnami, zamknięciami i długoterminowymi szkodami dla reputacji. Co ważniejsze, kontrola hałasu w środowisku jest coraz częściej postrzegana jako część społecznej i regulacyjnej odpowiedzialności firmy. Instalacja odpowiednio zaprojektowanych dźwiękoszczelnych obudów jest jednym z najskuteczniejszych sposobów zachowania zgodności, ochrony pracowników i uniknięcia kosztownych modernizacji w przyszłości.





Wyzwania związane z produktywnością i komunikacją



Środowisko akustyczne ma bezpośredni wpływ na wydajność poznawczą i operacyjną. Nadmierny hałas tła upośledza zrozumiałość mowy, szczególnie w częstotliwościach od 500 Hz do 4000 Hz, gdzie komunikacja między ludźmi jest najskuteczniejsza i najjaśniejsza. Może to powodować awarie w koordynacji przepływu pracy, szczególnie w środowiskach o wysokiej przepustowości, takich jak linie montażowe lub warsztaty obróbki CNC.

Ludzki mózg musi pracować ciężej, aby filtrować istotne sygnały słuchowe z hałaśliwego tła, co powoduje szybsze zmęczenie psychiczne. Badania opublikowane w Journal of Applied Psychology wykazały, że wysoki poziom hałasu otoczenia znacznie obniża dokładność zadań i pamięć roboczą w warunkach przemysłowych.

Izolacja akustyczna z odpowiednio zaprojektowanymi obudowami pomaga izolować źródła o wysokim poziomie decybeli bez szkody dla przepływu pracy. Umieszczając perforowane panele metalowe wokół maszyn lub używając mobilnych barier kurtynowych do elastycznych konfiguracji, obiekty mogą jednocześnie utrzymywać wydajność operacyjną, bezpieczeństwo i zgodność.
Lepsza komunikacja wydłuża również czas reakcji w sytuacjach kryzysowych, co sprawia, że dobre zarządzanie staje się istotnym elementem ogólnych strategii rozwiązywania ryzyka.



Jakie są główne źródła hałasu i strategie kontroli



Projektowanie wydajnej obudowy akustycznej wymaga gruntownego zrozumienia źródeł hałasu. W warunkach przemysłowych nie wszystkie maszyny wytwarzają hałas w ten sam sposób, a główne źródło może nie być na początku oczywiste. Sprężarki, agregaty chłodnicze, transformatory i generatory wytwarzają różne dźwięki, na które wpływają wibracje, turbulencje powietrza, tarcie mechaniczne i echo przenoszone przez konstrukcję.

Pierwszym krokiem jest przeprowadzenie oceny mapowania hałasu , co często wykonuje się za pomocą mierników poziomu dźwięku lub bardziej złożonych analizatorów czasu rzeczywistego, aby zarejestrować ogólne poziomy decybeli i cały zakres częstotliwości emisji z określonych części maszyny. Materiały pochłaniające, na przykład, lepiej redukują średnie częstotliwości powyżej 2000 Hz. Z drugiej strony, hałas o niskiej częstotliwości poniżej 250 Hz, który często występuje w ciężkim sprzęcie mechanicznym i obrotowym, wymaga barier o dużej masie i metod tłumienia ze względu na dłuższe fale i zwiększoną penetrację energii.

W wielu przypadkach najbardziej problematyczne emisje pochodzą ze źródeł wtórnych, takich jak drgania przenoszone przez ramy montażowe lub wyciek dźwięku w powietrzu przez otwory wentylacyjne. Z tego powodu inżynierowie muszą rozróżniać dwa rodzaje hałasu.

• Hałas powietrzny – rozprzestrzenia się bezpośrednio przez otwory lub cienkie bariery.
• Hałas strukturalny – przenoszony poprzez fizyczny kontakt z podłogami, ścianami lub przestrzenią obok urządzeń.

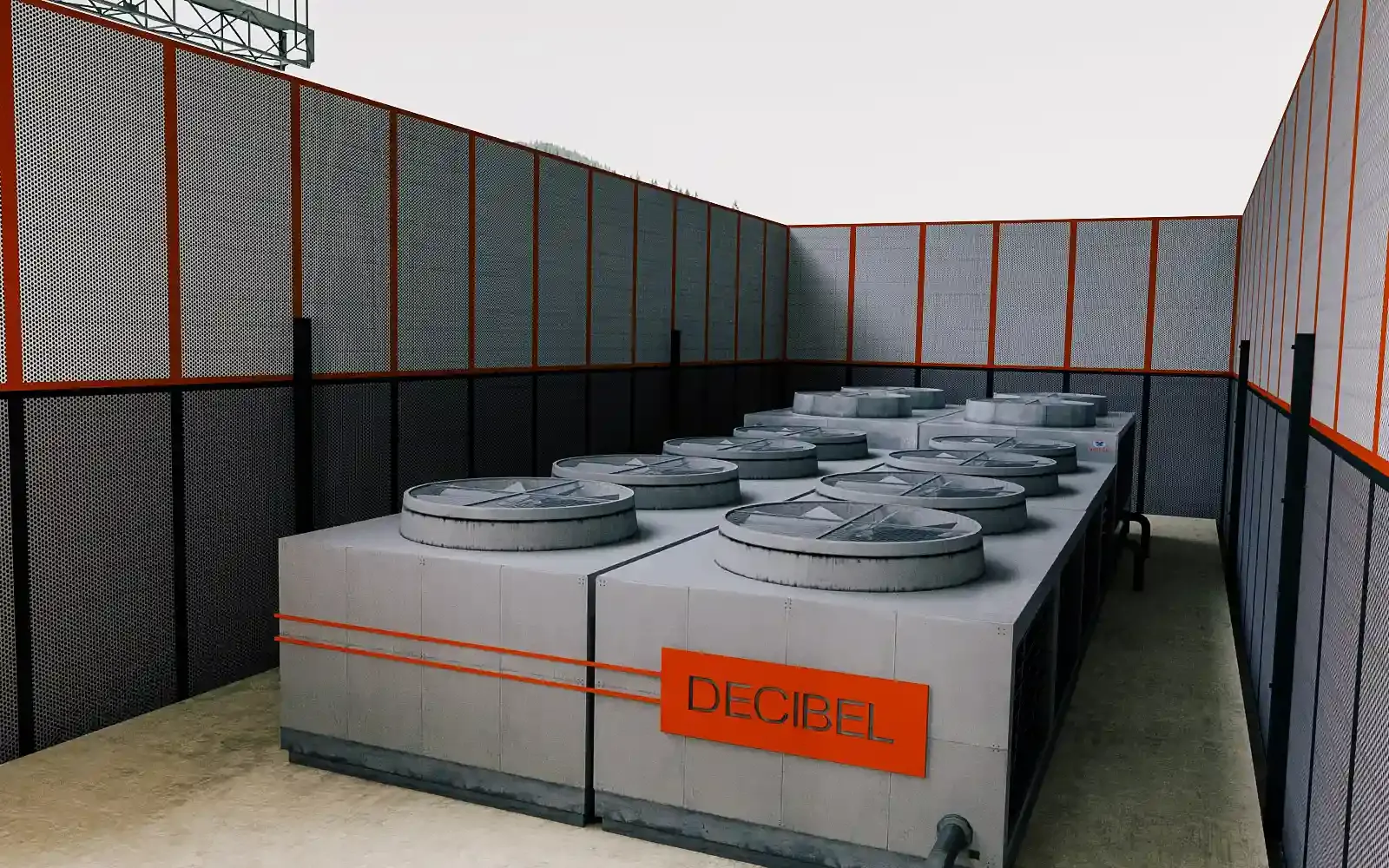

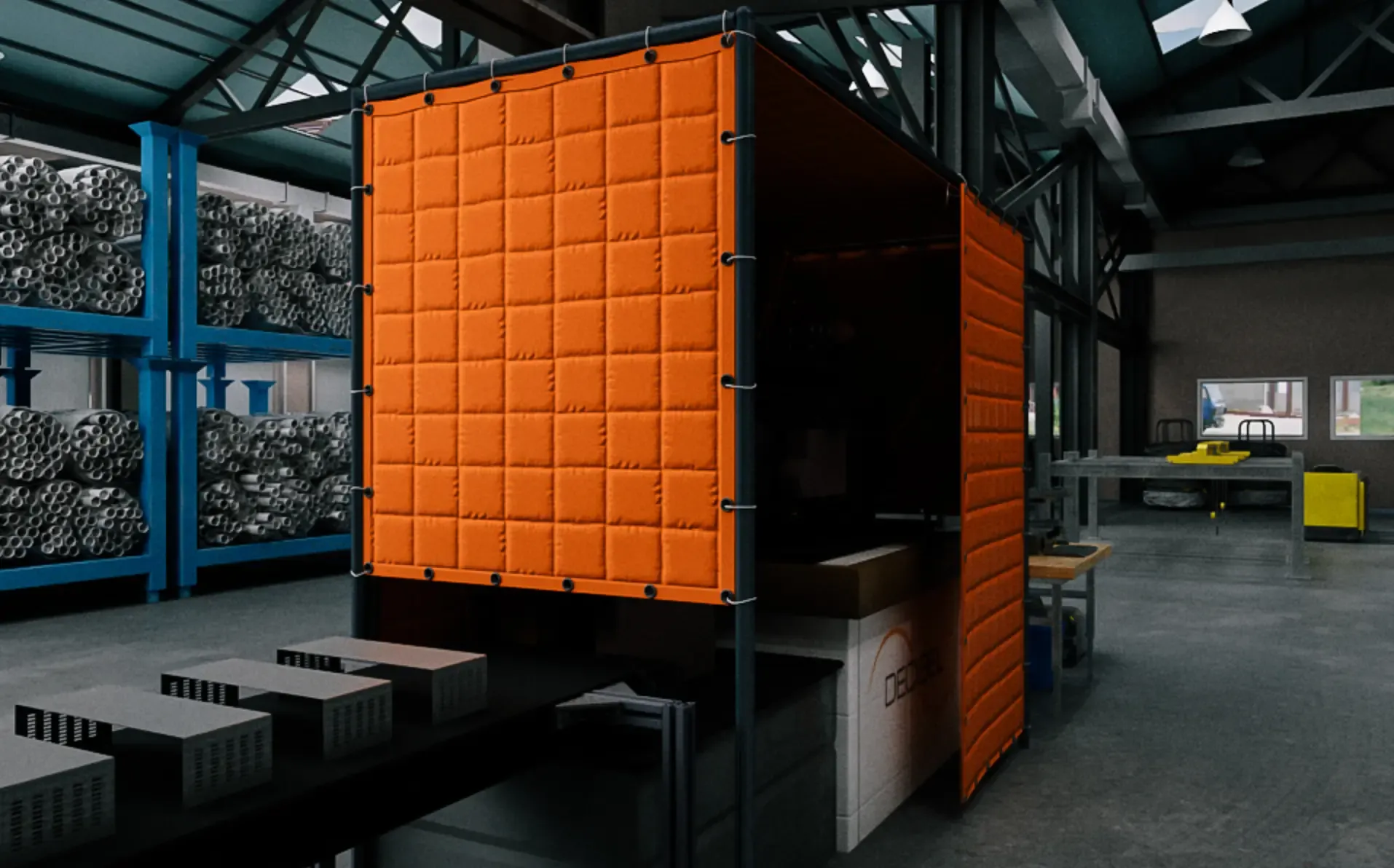

To rozróżnienie prowadzi do dwóch różnych strategii kontroli. Hałas powietrzny jest zazwyczaj redukowany za pomocą wyściółek pochłaniających. Na przykład perforowane panele PZP™ firmy DECIBEL lub dźwiękoszczelne zasłony DBB . Z drugiej strony hałas strukturalny musi być kontrolowany u źródła za pomocą mocowań izolacyjnych, połączeń rozdzielających i tłumiących drgania ram obudowy. Ignorowanie tego rozróżnienia często prowadzi do kosztownych przeróbek, ponieważ czasami wizualnie kompletne obudowy mogą nadal przepuszczać niepożądaną energię mechaniczną.





W DECIBEL budowa obudowy zaczyna się od diagnostyki akustycznej specyficznej dla danego miejsca. Zespół inżynierów modeluje rozprzestrzenianie się hałasu w trzech wymiarach, uwzględnia pogłos w otaczających strukturach i lokalizuje krytyczne ścieżki wycieków. Na przykład otwory wentylacyjne lub wspólne podpory konstrukcyjne. Dzięki temu ostateczne rozwiązanie może być ukierunkowane zarówno na emisje bezpośrednie, jak i odbity lub sprzężony hałas, zapewniając mierzalne redukcje poziomów dB i zgodność ze standardami w miejscu pracy.

Kontrola hałasu polega na podejmowaniu właściwych działań w odpowiednich punktach systemu, w zależności od tego, jak i gdzie rozprzestrzenia się hałas.



Wybór odpowiednich materiałów do izolacji i pochłaniania dźwięku



Wydajność każdej przemysłowej obudowy dźwiękoszczelnej jest determinowana przez jej projekt i konstrukcję, a także właściwości fizyczne wykorzystanych materiałów. Skuteczna kontrola hałasu składa się z dwóch głównych podejść: pochłaniania dźwięku i izolacji akustycznej. Najbardziej efektywne obudowy łączą oba podejścia, wykorzystując wielowarstwową strukturę materiału dostosowaną do profilu hałasu maszyny.

Wełna mineralna, pianka melaminowa i poliester o wysokiej gęstości to przykłady porowatych, włóknistych materiałów stosowanych do pochłaniania dźwięku. Materiały te działają poprzez zamianę energii dźwięku w ciepło poprzez tarcie wewnętrzne, szczególnie w średnich i wysokich częstotliwościach. W przemysłowych obudowach dźwiękochłonnych te rdzenie pochłaniające są zazwyczaj umieszczane za perforowanymi powierzchniami, które umożliwiają przechodzenie fal dźwiękowych, jednocześnie chroniąc materiał przed uszkodzeniami fizycznymi. Perforowane panele stalowe PZP™ firmy DECIBEL są specjalnie zbudowane w ten sposób. Mają one ocynkowany stalowy przód z precyzyjnymi perforacjami, który jest wspierany przez wewnętrzną warstwę pochłaniającą w celu zmniejszenia gromadzenia się hałasu w powietrzu wewnątrz obudowy.

Absorpcja jest natomiast znacznie mniej wydajna w przypadku hałasu o niskiej częstotliwości. Dźwięk poniżej 250 Hz, taki jak buczenie dużych silników lub generatorów, ma dłuższe fale i więcej energii, co utrudnia jego pochłanianie, ale ułatwia transmisję. W tym przypadku dźwiękoszczelność ma kluczowe znaczenie. Wymaga to użycia solidnych, nieporowatych materiałów, takich jak blachy stalowe, alternatywy ołowiu, takie jak winyl obciążony masą lub panele barierowe z kompozytów. Idea, która za tym stoi, jest prosta: zgodnie z prawem masy w akustyce, każde podwojenie masy powierzchniowej powoduje około 6 dB dodatkowej utraty transmisji dźwięku. W praktyce cięższe ściany redukują hałas.

Zabiegi tłumiące są często włączane do konstrukcji ścian, aby zapobiec drganiom tych gęstych paneli i staniu się wtórnymi źródłami dźwięku. Może to obejmować tłumienie warstwowe, które wykorzystuje materiały lepkosprężyste umieszczone pomiędzy sztywnymi płytami w celu pochłaniania energii drgań. W przypadku zastosowań obejmujących ciężki sprzęt obrotowy element ten może mieć znaczący wpływ na całkowitą wydajność hałasu.

Dobrze zaprojektowana obudowa nie opiera się na pojedynczym materiale. Zamiast tego stosuje podejście warstwowe, z warstwami masy do wygłuszania, porowatymi rdzeniami do pochłaniania i warstwami tłumiącymi do redukcji rezonansu strukturalnego. Każdy materiał odgrywa wyjątkową rolę w redukcji hałasu przenoszonego przez powietrze i konstrukcję.





Inżynieria w warunkach rzeczywistych



Nawet najbardziej optymalne pod względem akustycznym materiały i teoretyczne projekty są nieskuteczne, jeśli obudowa zawiedzie w rzeczywistych warunkach. Przemysłowa izolacja akustyczna obejmuje budowę obudów, które mogą przetrwać wrogie warunki, tolerować wibracje, umożliwiać dostęp operacyjny i zapewniać stałe tłumienie hałasu.

Integralność strukturalna

Obudowy przemysłowe muszą być wystarczająco sztywne, aby oprzeć się odkształceniom, szczególnie gdy są wystawione na działanie wentylatorów wysokociśnieniowych, wstrząsów mechanicznych lub rozszerzalności cieplnej. Elastyczne lub słabo zabezpieczone obudowy mogą mieć szczeliny i tryby rezonansowe, co znacznie zmniejsza ich skuteczność. DECIBEL buduje wszystkie obudowy ze wzmocnionymi ramami i powłoką ze stali o dużej grubości lub kompozytu, aby zagwarantować stabilność strukturalną i wydajność akustyczną w czasie.

Izolacja wibracji

Hałas strukturalny może przechodzić bezpośrednio przez fizyczne połączenia między maszynami a obudowami. Może to ominąć nawet najbardziej zaawansowane technologie dźwiękoszczelne. Aby się tym zająć, ważne punkty styku, takie jak mocowania podłogowe, przejścia rur i typowe elementy konstrukcyjne, muszą być oddzielone mocowaniami antywibracyjnymi, solidnymi uszczelkami lub systemami podłóg pływających. Bez tych szczegółów obudowy mogą stać się rozszerzeniami maszyny, generując hałas zamiast go redukować.

Wentylacja i dostęp

Wiele obudów zawodzi pod względem wentylacji i dostępu. Maszyny wymagają przepływu powietrza, aby uniknąć przegrzania, a pracownicy konserwacyjni potrzebują łatwego dostępu do serwisu. Jednak każde wejście powietrza, właz serwisowy lub zdejmowany panel wprowadza potencjalny słaby punkt akustyczny. Rozwiązaniem jest zainstalowanie akustycznie obrobionych systemów wentylacyjnych, które często wykorzystują kanały o wewnętrznych ścianach z różnymi zagięciami lub tłumikami w celu zmniejszenia hałasu bez zmniejszania przepływu powietrza. Drzwi i panele muszą być zamykane na klucz, aby zachować szczelność podczas pracy. Zawiasy, zatrzaski i szwy muszą być zaprojektowane z myślą o wygodzie i zachowaniu integralności akustycznej obudowy.

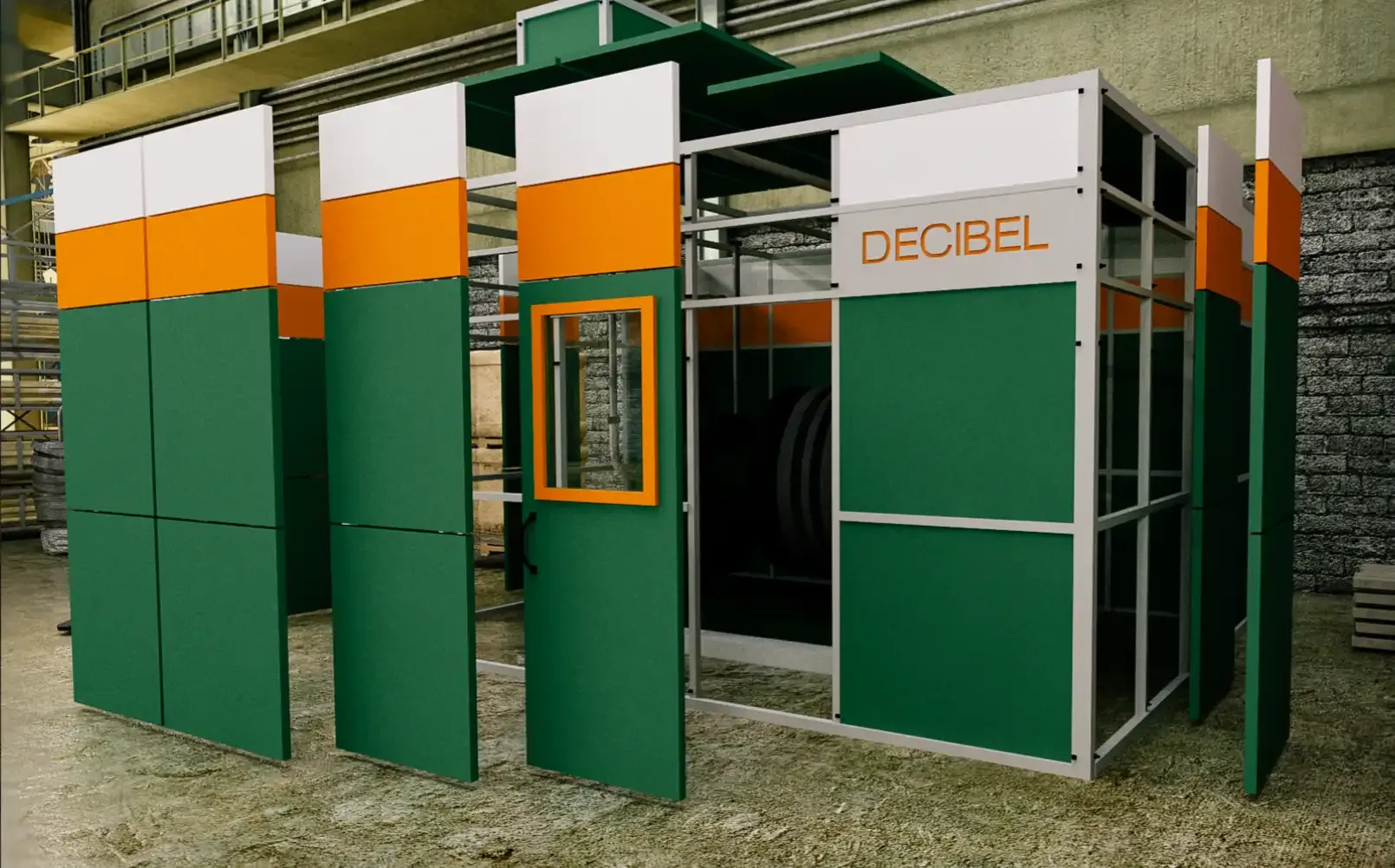

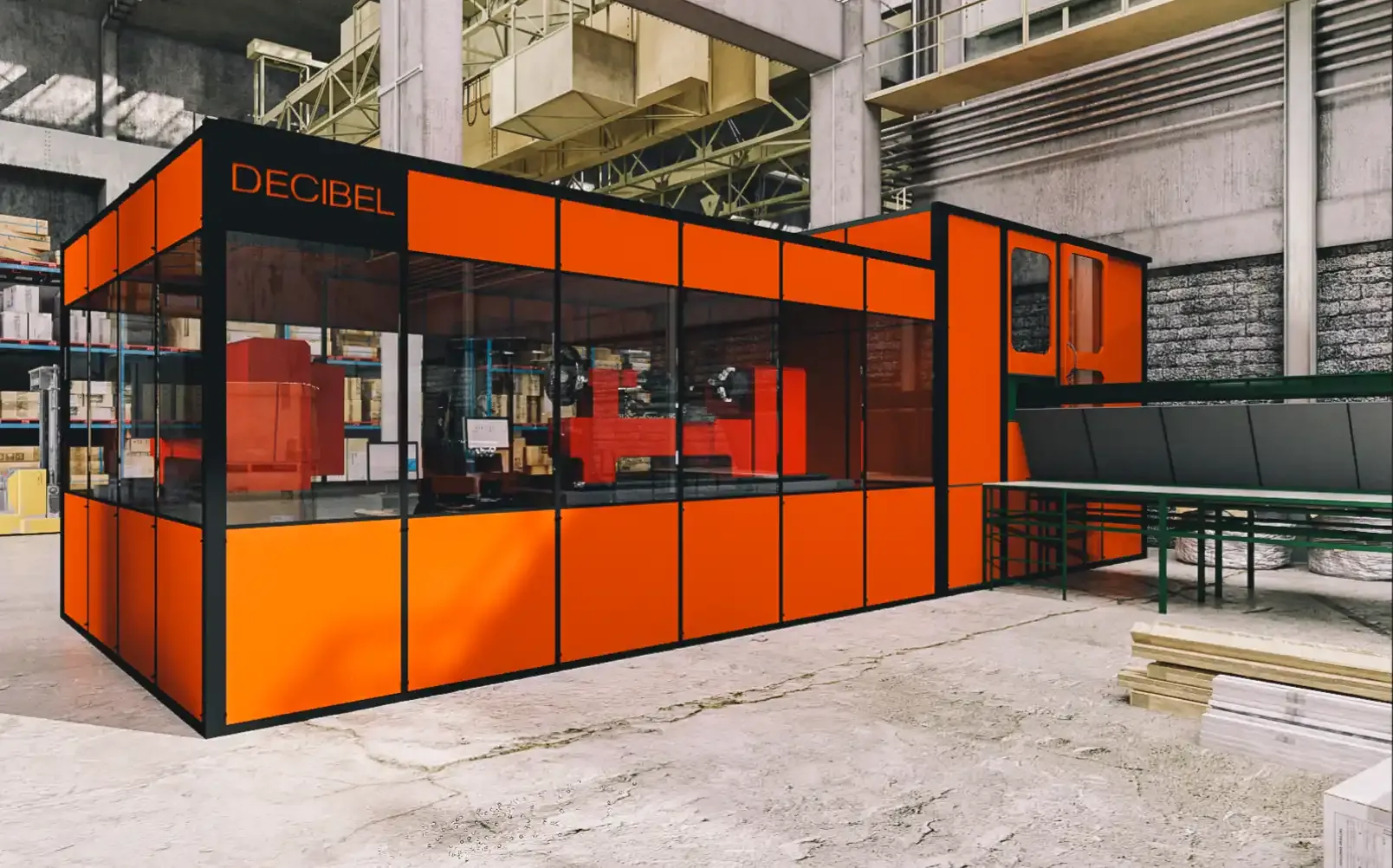

Obudowy DECIBEL są tworzone z uwzględnieniem wszystkich tych realiów. Drzwi są wzmocnione i uszczelnione, wentylacja jest zintegrowana z dostrojonymi tłumikami , a panele są modułowe, co ułatwia ich demontaż przy zachowaniu wydajności. Instalacje zewnętrzne obejmują powłoki odporne na warunki atmosferyczne i izolację termiczną bez uszczerbku dla obiecanej redukcji hałasu.



Zapewnienie zgodności i długoterminowej wydajności



Obudowy dźwiękoszczelne są skuteczne tylko wtedy, gdy z czasem nadal spełniają normy bezpieczeństwa i limity hałasu. W środowiskach przemysłowych, gdzie nadmierny hałas może prowadzić do uszkodzenia słuchu i kar prawnych, krótkoterminowa naprawa lub częściowe rozwiązanie po prostu nie wystarczy.

Większość przepisów przemysłowych, takich jak te w UE i USA, ustaliło ścisłe limity hałasu, na jaki mogą być narażeni pracownicy. Zazwyczaj ograniczają go do 85 dB(A) w ciągu 8-godzinnej zmiany. Ale na tym się nie kończy. Normy te wymagają również, aby firmy podjęły działania przed osiągnięciem tego limitu i gdy poziom hałasu otoczenia zacznie się do niego zbliżać. Oznacza to, że Twoje rozwiązanie dźwiękoszczelne musi działać nawet wtedy, gdy sprzęt się starzeje, maszyny są przenoszone, a nawet gdy dodawane są nowe źródła hałasu.

Dlatego tak ważne jest, aby myśleć długoterminowo, podejmując takie decyzje. Materiały pochłaniające mogą osiadać lub się zużywać. Uszczelki drzwi i panele dostępowe mogą się poluzować z czasem, umożliwiając przedostawanie się dźwięku przez szczeliny. Jeśli obudowa nie jest zbudowana z trwałych materiałów i nie jest zaprojektowana z uwzględnieniem szczegółów, wydajność spadnie, a wraz z nią również zgodność i bezpieczeństwo w miejscu pracy.

Aby zagwarantować zgodność, placówki muszą przeprowadzać pomiary hałasu przed i po, najlepiej uwzględniając analizę częstotliwości. W niektórych firmach regularna ocena jest wymagana przez prawo, a zarejestrowane dane dotyczące wydajności pomagają w audytach i ocenach ryzyka.

Wraz ze zmianą układów fabrycznych lub dodawaniem nowych maszyn w czasie, obudowy muszą ewoluować w tym samym czasie. Dlatego DECIBEL tworzy modułowe systemy, które można zmieniać lub rozbudowywać bez rozmontowywania wszystkiego, co jest bardzo wygodne. Zmniejsza to długoterminowe koszty, pomagając jednocześnie kontrolować hałas nawet w nieprzewidywalnych sytuacjach.





Zaprojektowanie skutecznej dźwiękoszczelnej obudowy wymaga czegoś więcej niż tylko wyłożenia ścian izolacją. Wymaga głębokiego zrozumienia, jak rozchodzi się hałas, jakie materiały faktycznie działają i jak budować systemy, które działają niezawodnie w warunkach przemysłowych. Od ochrony pracowników i spełniania norm prawnych po poprawę produktywności na podłodze, właściwa dźwiękoszczelność jest niezbędną inżynierią.

Poza fabryką inteligentna kontrola hałasu chroni również okoliczne społeczności i wzmacnia reputację firmy w zakresie odpowiedzialnej działalności. Dobrze wykonana obudowa zmniejsza decybele, ryzyko, przestoje i długoterminowe koszty dla Twojej firmy.

Jeśli planujesz nową instalację lub chcesz unowocześnić obecny system redukcji hałasu, nasz zespół w DECIBEL chętnie Ci pomoże.

Poznaj niestandardowe rozwiązania dźwiękoszczelne dostosowane do Twoich konkretnych potrzeb przemysłowych.
